首页 > 供应产品 > 闸阀DSZ61水封闸阀—上海电立
闸阀DSZ61水封闸阀—上海电立
单价 3000.00 / 台对比
销量 暂无
浏览 293
发货 付款后3天内
库存 1000台起订1台
品牌 上海电立
型号 DSZ61
规格 DN50-400mm
过期 长期有效
更新 2022-12-13 13:46

详细信息

点击查看详细信息...

名  称:
水封闸阀 相关产品
型 号:
DSZ61

水封闸阀、水封电动闸阀

水封闸阀
口 径:
DN50-400mm
介 质:
水 ﹑蒸汽﹑油等




   产品说明

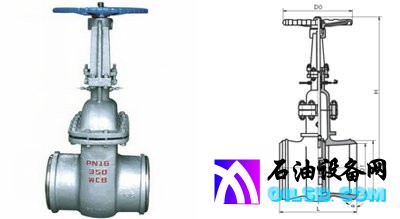

水封闸阀
     水封闸阀适用于公称压力100MPa,工作温度425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统
一、特点和用途
  1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
  2、产品结构简单、紧凑合理、检修方便、使用寿命长
  3、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量
  4、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动、结构较复杂。
  闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
二、设计和制造标准
  设计与制造:GB12234
  法兰尺寸:GB9113 JB7490
  压力温度:JB/T74 GB9131
  结构长度:GB/T12221
  对焊连接尺寸:-
  检验与试验:JB/T9092 GB13927
三、主要性能规范
  公称压力(MPa)
  壳体强度试验 1.0 1.6 2.5 4.0 6.4 10.0
  密封试验 1.5 2.4 3.8 6.0 9.6 15.0
  上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
  气密封试验 1.1 1.8 2.8 4.4 7.0 11.0
  适用范围
  产品类型 适用温度(℃) 适用介质
  碳钢型 ≤425 水、蒸汽、油品、非腐蚀性气体
  合金型 ≤540
四、主要零件材料
  产品类型 零件名称
  阀体、阀盖、支架 阀杆 闸板、阀瓣、密封面 阀座密封面 阀杆螺母 填料
  碳钢型(C) WCB 1Cr13或2Cr13 Cr13型不锈钢或硬质合金 不锈钢 铝青铜 柔性石墨
  合金钢(I) WCB Cr5Mol 20Cr1Mo1VA 钴基合金 硬质合金 铝青铜 柔性石墨
