产品概述:
BYF动态平衡阀用于需要进行流量控制的水系统中,尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
结构型式:

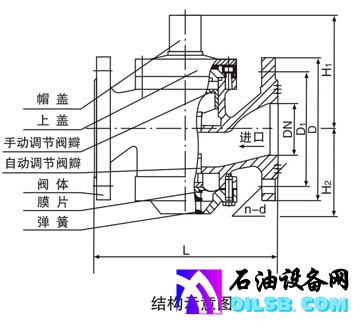

该阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣,膜片和弹簧等组成,如右图所示:
工作原理:
动态平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1,手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到某一位置时,即人为确定了“设定流量”,以及相对应的固定(P2-P3)值。当系统流量增大时,(P2-P3)的实际值超过了允许的给定值,此时自动调节阀瓣自动关小,直至流量重新维持到设定流量,反之亦然。
