产品型号：H42W-16P(H42W-25P)
连接方式：法兰 4
结构形式：升降立式 2
密封面或衬里材料：密封面为阀体材料 W
阀体材料：铬镍系不锈钢(304) P
体系标准：国标
连接方式：法兰 4
结构形式：升降立式 2
密封面或衬里材料：密封面为阀体材料 W
阀体材料：铬镍系不锈钢(304) P
体系标准：国标
 |
主要零件及材料
| 零件名称 | 材料 |
| 上下阀体 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
| 阀瓣 | 优碳钢、不锈铜、衬F46、F3 |
| 垫圈 | F4、F46 |
衬氟止回阀(升降立式)标准
| 技术规范 | |
| 设计标准 | GB/T 12235 |
| 结构长度 | GB/T 12221 |
| 法兰标准 | JB/T 79.1-1994 |
| GB/T 9113.1-2000 | |
| 检验试验 | GB/T 13927-92 |

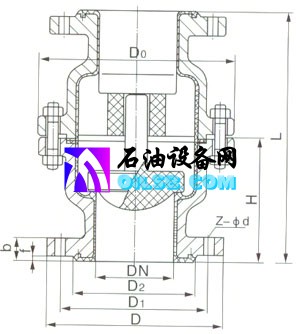

| 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
| 25 | 152 | 100 | 75 | 60 | 3 | 14 | 4-φ12 | 130 | 76 | 6 |
| 32 | 152 | 120 | 90 | 70 | 3 | 16 | 4-φ14 | 140 | 76 | 8 |
| 40 | 178 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 160 | 89 | 10 |
| 50 | 178 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 170 | 89 | 14 |
| 65 | 190 | 160 | 130 | 110 | 3.5 | 18 | 4-φ14 | 200 | 95 | 18 |
| 80 | 203 | 185 | 150 | 125 | 3.5 | 18 | 4-φ18 | 220 | 101 | 21 |
| 100 | 267 | 205 | 170 | 145 | 4 | 20 | 4-φ18 | 240 | 133 | 40 |
| 125 | 305 | 235 | 200 | 175 | 4 | 20 | 8-φ8 | 280 | 152 | 70 |
| 150 | 394 | 260 | 225 | 200 | 4 | 20 | 8-φ18 | 315 | 197 | 90 |
| PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
| 25 | 152 | 115 | 85 | 65 | 3 | 16 | 4-φ14 | 130 | 76 | 7 |
| 32 | 152 | 135 | 100 | 70 | 3 | 18 | 4-φ18 | 140 | 76 | 9 |
| 40 | 178 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 89 | 12 |
| 50 | 178 | 160 | 125 | 100 | 3 | 18 | 4-φ18 | 170 | 89 | 15 |
| 65 | 190 | 180 | 145 | 120 | 3.5 | 20 | 4-φ18 | 200 | 95 | 20 |
| 80 | 203 | 195 | 160 | 135 | 3.5 | 20 | 4-φ18 | 220 | 101 | 24 |
| 100 | 267 | 215 | 180 | 155 | 4 | 22 | 8-φ18 | 240 | 133 | 44 |
| 125 | 305 | 245 | 210 | 185 | 4 | 24 | 8-φ18 | 280 | 152 | 75 |
| 150 | 394 | 280 | 240 | 210 | 4 | 24 | 8-φ23 | 315 | 197 | 95 |
