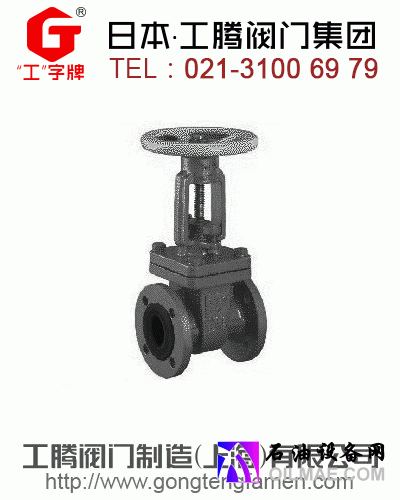

进口衬胶闸阀介绍：
1、闸阀产品是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。

2、进口衬胶闸阀广泛应用于化工，石油，天然气，环保，城市管道，燃气管线等工业部门，介质的流向不受限制，全开时，密封面受工作介质的冲蚀比截止阀小，体形比较简单，铸造工艺性较好.

进口衬胶闸阀特点：
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。

进口衬胶闸阀零件材料与工况：
1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。





公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300
