产品名称： |
GL41H过滤器 |
| 产品型号： |
GL41H-16 |
| 产品口径： |
DN15-500mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、GL41H-10~16法兰连接铁制Y型过滤器概述
GL41H-10~16法兰连接铁制Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
二、GL41H-10~16法兰连接铁制Y型过滤器主要性能参数
|
型号
|
PN
|
工作压力 (Mpa)
|
适用温度 (℃)
|
适用介质
|
|
GL41H-10
|
10
|
1.0
|
≤ 120
|
水、蒸汽、油
|
|
GL41H-16
|
16
|
1.6
|
≤ 200
|
水、蒸汽、油
|
|
GL41H-16Q
|
16
|
1.6
|
≤ 220
|
水、蒸汽、油
|
三、GL41H-10~16法兰连接铁制Y型过滤器零部件材料
|
GL41H型号
|
材料
|
|
阀体、阀盖
|
过滤网
|
螺塞
|
垫片
|
|
GL41H-10
|
灰铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|
|
GL41H-16
|
灰铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|
|
GL41H-16Q
|
球磨铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|

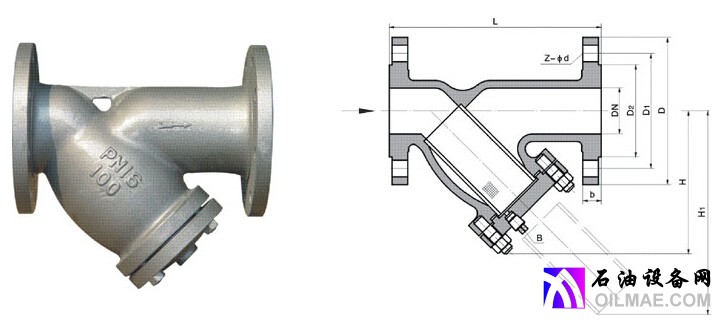

四、GL41H-10~16法兰连接铁制Y型过滤器产品外形及结构尺寸（PN16）
|
型号
|
DN
|
L
|
D
|
z×?d
|
H
|
重量/kg
|
|
GL41H-10
|
50
|
250
|
160
|
4×?18
|
168
|
|
|
65
|
280
|
180
|
4×?18
|
185
|
|
80
|
315
|
195
|
4×?18
|
200
|
|
100
|
370
|
215
|
8×?18
|
255
|
|
125
|
450
|
245
|
8×?18
|
295
|
|
150
|
510
|
280
|
8×?23
|
345
|
|
200
|
560
|
335
|
8×?23
|
425
|
|
250
|
745
|
390
|
12×?23
|
515
|
|
300
|
780
|
440
|
12×?23
|
600
|
|
GL41H-16Q
|
50
|
250
|
160
|
4×?18
|
168
|
|
65
|
280
|
180
|
4×?18
|
185
|
|
80
|
315
|
195
|
8×?18
|
200
|
|
100
|
370
|
215
|
8×?18
|
255
|
|
125
|
450
|
245
|
8×?18
|
295
|
|
150
|
510
|
280
|
8×?23
|
345
|
|
200
|
560
|
335
|
12×?23
|
425
|
|
250
|
745
|
405
|
12×?25
|
515
|
|
300
|
780
|
460
|
12×?25
|
600
|
|
GL41H-16
|
32
|
180
|
135
|
4×?18
|
90
|
4.9
|
|
40
|
220
|
145
|
4×?18
|
125
|
7.3
|
|
50
|
240
|
160
|
4×?18
|
145
|
10.1
|
|
65
|
280
|
180
|
4×?18
|
165
|
14
|
|
80
|
320
|
195
|
8×?18
|
210
|
19.2
|
|
100
|
380
|
215
|
8×?18
|
250
|
27
|
|
125
|
440
|
245
|
8×?18
|
295
|
49.7
|
|
150
|
480
|
280
|
8×?23
|
335
|
59.4
|
|
200
|
600
|
335
|
12×?23
|
380
|
97.2
|
|
250
|
605
|
405
|
12×?25
|
430
|
132.4
|
|
300
|
635
|
460
|
12×?25
|
460
|
173.2
|
|
350
|
696
|
520
|
16×?25
|
495
|
230
|
|
400
|
790
|
580
|
16×?30
|
560
|
320
|
|
450
|
850
|
640
|
20×?30
|
641
|
460
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
