首页 > 供应产品 > ZCS水用电磁阀

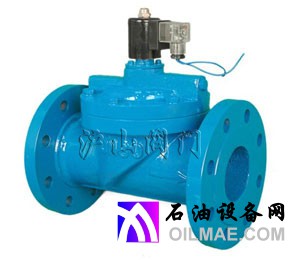

ZCS水用电磁阀
单价 面议对比
询价 暂无
浏览 170
发货 付款后3天内
过期 长期有效
更新 2019-03-25 13:28

详细信息
ZCS水用电磁阀
http://www.hushanfamen.com/Valve_Product_1122.html

产品名称: ZCS水用电磁阀
产品型号: ZCS
产品口径: DN10-300mm
产品压力: 1.0MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。


一、ZCS水用电磁阀主要概述:
ZCS水用电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。
二、ZCS水用电磁阀主要技术参数:

工作介质DN
水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃
≤60
公称压力(Mpa)
1.0
工作压差(Mpa)
0.05~1.0
0.1~1.0
0.15~1.0
电源电压
AC220V其余规格可作特殊订货
额定流量系数(KV)
按JB/T7352-94规定
写落量(ml/min)
按JB/T7352-94·F规定
公称通径(mm)
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗
36VA
50VA

三、ZCS水用电磁阀主要外形尺寸:

公称通径DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2

20
119
80
3/4

25
123
90
1
130
160
115
85
65
4-φ14
16
3
32
137
140
 11/4
137
180
140
100
76
4-φ18
18
3
40
152
156
 11/2
152
200
150
110
84
4-φ18
18
3
50
164
180
2
152
230
165
125
99
4-φ18
20
3
65

222
290
185
145
118
4-φ18
20
3
80

239
310
200
160
132
4-φ18
22
3
100

255
350
220
180
156
4-φ18
24
3
125

416
400
250
210
184
4-φ18
26
3
150

440
480
285
240
211
8-φ22
26
3
200

443
600
340
295
266
8-φ22
26
3
250

493
730
395
350
319
8-φ22
28
3
300

  549
850
445
400
370
8-φ22
28
4
