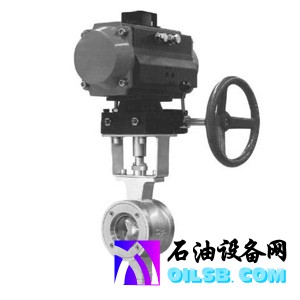

【产品名称:气动O型切断球阀气动切断阀-法兰球阀】-
【产品型号:Q641F】
Q641F气动O型切断球阀-气动切断阀-法兰球阀产品简介:
气动O型切断球阀,是由球阀及单(双)作用活塞式气动执行器组成,气动O型切断球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。气动O型切断球阀采用唇型弹性密封圈结构设计,保证密封的可靠性对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。
Q641F气动O型切断球阀-气动切断阀-法兰球阀工作原理:
气动O型切断球阀由阀体、球体、阀轴、密封环、 填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。执行机构与阀用连接轴连接。气缸内输入气压后,作用于活塞上产生一定的推力,使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着 转动,改变阀的流通面积,达到改变通过阀内介质流量目的。
Q641F气动O型切断球阀-气动切断阀-法兰球阀产品特点:
★☆流体阻力小、球阀是所有阀门类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
★☆止推轴承减小阀杆磨损力矩,可使阀杆长期操作平稳灵活。
★☆阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
★☆阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
★☆由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨损损失小,故球阀的使用寿命长。
★☆下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
★☆防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
|
|
||||||
|
|
