| GMFCF型无菌隔膜阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒，乳制品，饮料等食品工业中以及无菌工况的制药领域。
工作原理
阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝，所以该阀门适用于无菌过程。
GMFCF型隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
该阀门可手动操作,也可气动操作，还可以通过智能控制器控制。
|
金属材质
|
与产品接触的部件
|
316L(1.4404) 锻制
|
|
不与产品接触的部件
|
304(1.4301)
|
|
密封材质
|
标配
|
PTFE/EPDM复合膜片
|
|
选配
|
EPDM、Silicone、FPM
采用进口密封材料，所有密封材质均符合FDA 177.2600
|
|
温度
|
连续工作温度
|
-20~+135℃(PTFE/EPDM)
|
|
灭菌温度
|
150℃(Max20min)
|
|
压力
|
工作压力
|
0~10bar
|
|
控制气源压力
|
5~8bar
|
|
表面处理
|
内表面处理
|
Ra≤0.4μm(镜面抛光或电子抛光)
|
|
外表面处理
|
喷丸处理
|
|
连接
|
连接标准
|
焊接端: DIN 11866 系列1
|
|
焊接端: DIN11866系列3
|
|
连接方式: 焊接.螺纹.快装.法兰
|
|
选配
|
智能控制器
|
24V DC
|
|
1个电磁阀
|
|
位置传感器
|
24V DC
|
|
2只NPN或PNP位置传感器
|
无菌隔膜阀根据其结构特点：推荐30角度安装,有利于阀门清洗后完全排泄,不易造成液体滞留阀门内部。

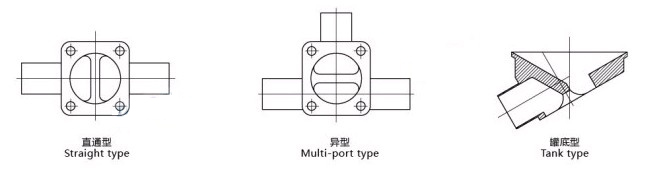

结构形式：
可根据客户需求定做各种结构形式
|
