首页 > 供应产品 > 激光对中仪
激光对中仪
单价 面议对比
询价 暂无
浏览 761
发货 预售,付款后15天内
库存 100台起订1台
品牌 飞翔
型号 FIXTURLASER GO Laser Alignment
规格 测量最大距离5M
过期 长期有效
更新 2019-03-26 10:25

详细信息
测量
首先固定组件并输入距离数值,就可以进行测量。系统需要在三个相互间夹角小于45度的位置读取数据。盘车时系统会反白显示出是否处于允许的范围。



结果
测量结束后,屏幕立刻显示测量结果。包括水平和垂直方向的联轴器数值和地脚数值。联轴器数值通过不同符号来表示角度误差和/或偏移偏差。








对中
在对中调整时,盘车至12点或6点垂直位置。角度导向功能可以帮你迅速定位。加减垫片时,动态更新的数据显示会告诉你设备是否已处在允差范围之内。同时,屏幕中的箭头会直接指出需要移动的位置。




































接着将转轴盘至3点或9点钟位置以调整水平方向。与之前相同,角度导向功能会帮你迅速找到正确位置。调整设备水平位置使夹角和偏移数值同时处于允差范围之内,地脚箭头同样会指示地脚的调整方向。最后再将转轴盘至12点或6点钟位置再次确认对中结果达到要求。



 Fixturlaser GO功能







水平转轴对中
垂直转轴对中
软地脚检测
目标值补偿
目标管理


























GO-with-hand-fril

Fixturlaser GO 特点

Fixturlaser GO系统的很多特点都来自于革命性的Fixturlaser XA系统。以便简化粗调,读取数据,对中调整以及重新测量确认对中结果的整个过程,并且最终将对中测量结果存档记录。

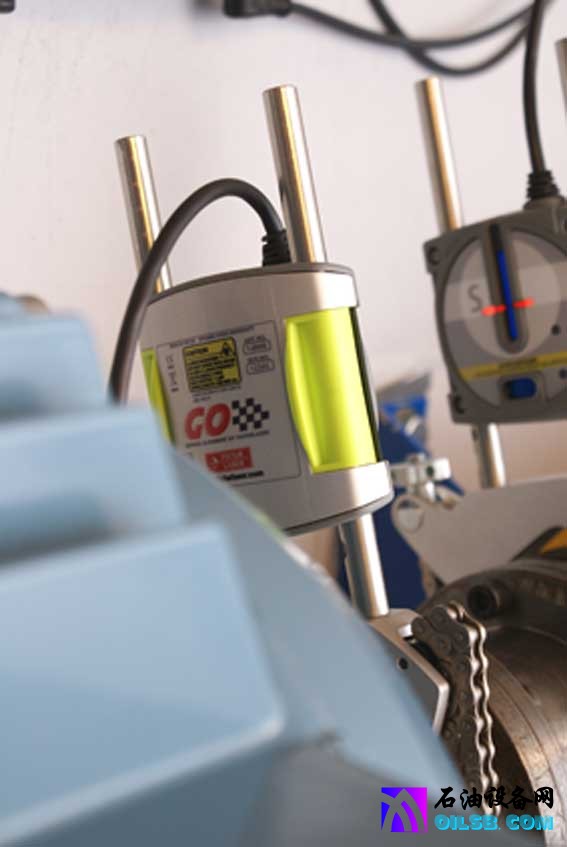

GO-measurement-units预装夹具简化了安装和拆卸夹具过程。

超大的(30mm)CCD接收窗口减少了粗调的要求或者在大多数情况下,消除了粗调的需要。这个CCD技术的使用可以抵抗环境光线的干扰,提高测量精度。



CCD线激光接收器的使用,使得激光调整更加简单。不需要精细的粗调,测量单元都可以处在合适的位置,并且很容易对测量单元进行位置调整。GO-DU-led-llights

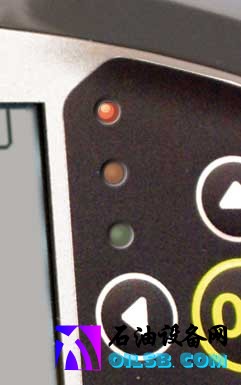

三个不同颜色LED灯分别指示联轴器偏差值是在允差范围内(绿色),一倍到两倍允差之间(橙色)还是两倍允差以外(红色)

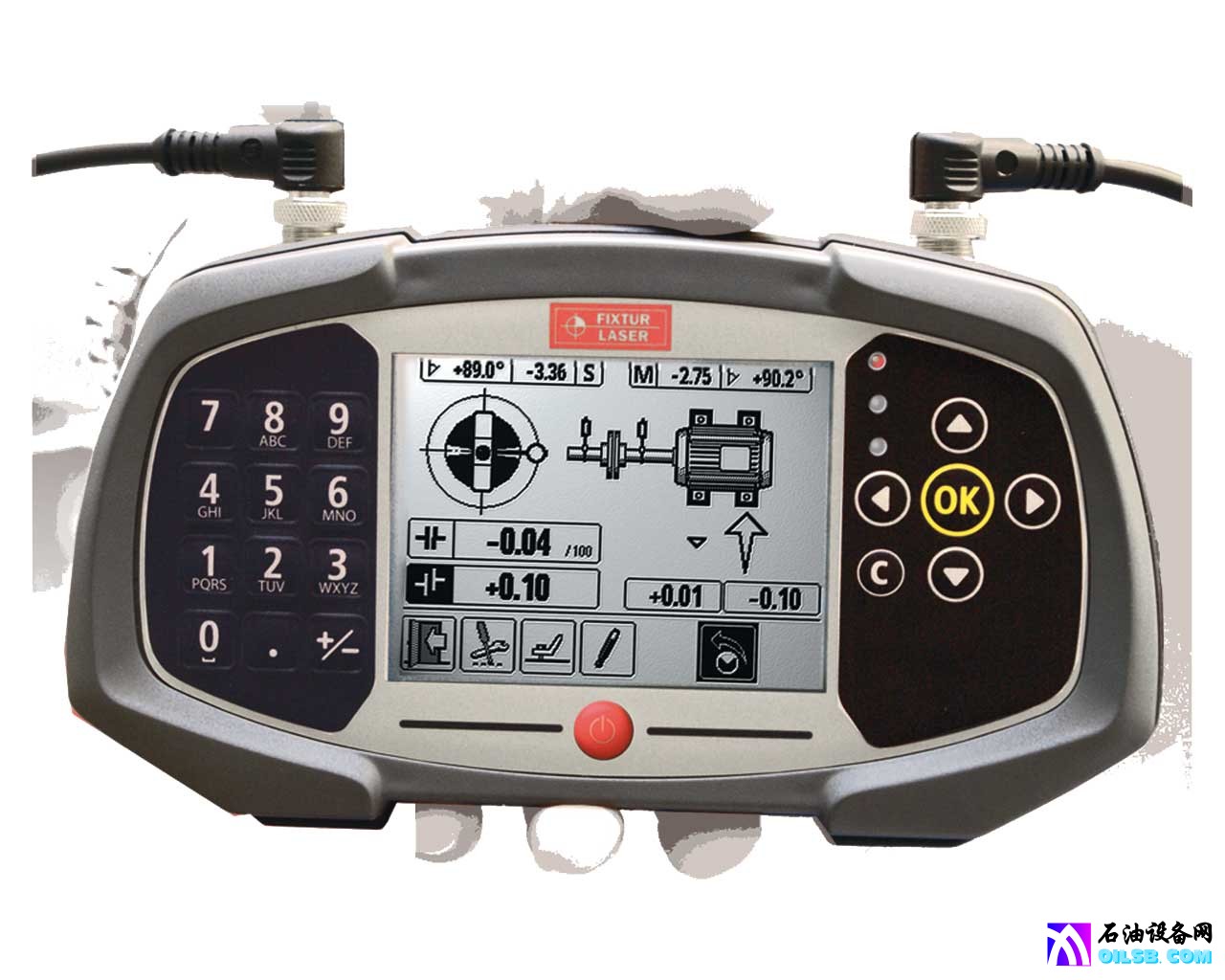

图形化的操作界面极大方便用户操作。Fixturlaser 品牌激光对中系统已经在转轴对中领域使用超过15年!

通过USB接口连接显示单元和电脑,可以将测量结果传输至电脑中。
