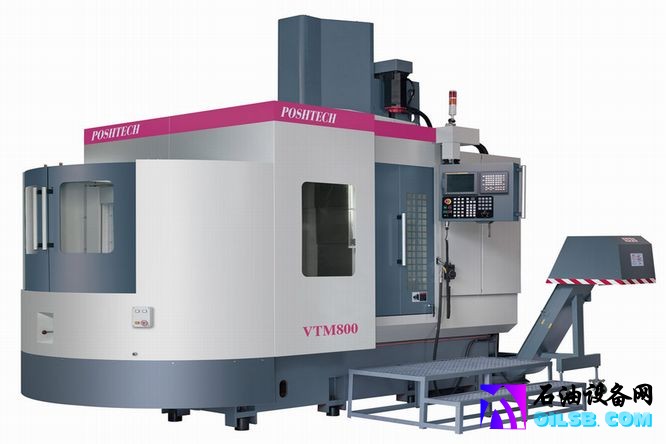

超速钻铣中心技术参数
|
项 目
|
VDM-800-APC
|
VDM-800
|
||
|
行程
|
X轴行程
|
------
|
600
|
|
|
Y轴行程
|
600
|
--------
|
||
|
Z轴行程
|
1000
|
|||
|
主轴鼻端至工作台面距离
|
200～1200
|
|||
|
主轴中心至滑道面距离
|
550
|
|||
|
工作台
|
长度×宽度
|
圆盘面 800 mm; 0.001分度
|
||
|
工作台数量
|
2
|
1
|
||
|
最大载重
|
2100 kg双边
|
1050 kg
|
||
|
T型槽规格
|
18 mm x6 槽
|
|||
|
主轴
|
型式
|
BT50 中心出水
|
||
|
转速
|
0-1500rpm
|
|||
|
传动方式
|
齿型皮带组
|
|||
|
主轴马达
|
22kw
|
|||
|
X、Y/Z/B轴马达
|
3.7、3.7/4.8/3.7kw
|
|||
|
进给
|
FEED RATE（Z轴）
|
1-8000 mm/min
|
||
|
FEED RATE（X 轴）
|
1-10000 mm/min
|
|||
|
三轴滑道
|
线轨德国 Rexroth
|
|||
|
切削进给率
|
1-8000 mm/min
|
|||
|
换刀系统
|
刀库方式
|
马特斗笠式
|
||
|
刀库容量
|
12
|
|||
|
最大刀径
|
100
|
|||
|
最大刀具长度
|
300
|
|||
|
最大刀具重量
|
15kg
|
|||
|
精度
|
X/Z轴定位精度
|
±0.005mm
|
||
|
X/Z轴重复定位精度
|
±0.01/300(mm/min)
|
|||
|
其它
|
外型尺寸(长×宽×高)
|
5240×3150×3750
|
|
|
|
机器重量
|
11000kg
|
7500kg
|
||
|
控制器
|
Fanuc-18i；选配：西门子840D
|
|||
