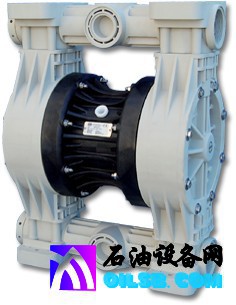

BOXER 503 | |
|
管径：G3"内螺纹 |
||
 |
标配：II 3/3G D IIB T 135℃（zone2） 选配：II 2/2GD c IIB T 135℃（zone1） |
|
|
||
|
产品信息
|
||
|
吸入/吐出口
|
G3"内螺纹（标配），DN80法兰（选配） |
 产品型录下载
|
|
压缩空气入口
|
G3/4"内螺纹 | |
|
最大自吸高度
|
5米 | |
|
最大流量 |
900升/分钟 | |
|
最大扬程
|
70米 | |
|
最大工作压力
|
7Bar | |
|
允许颗粒直径
|
10mm | |
|
净重
|
PP：50公斤 PVDF：67公斤 | |
|
最高工作温度
|
PP：60℃ PVDF：95℃ | |
| 主体结构材质 | |||
|
PP |
 PVDF |
||

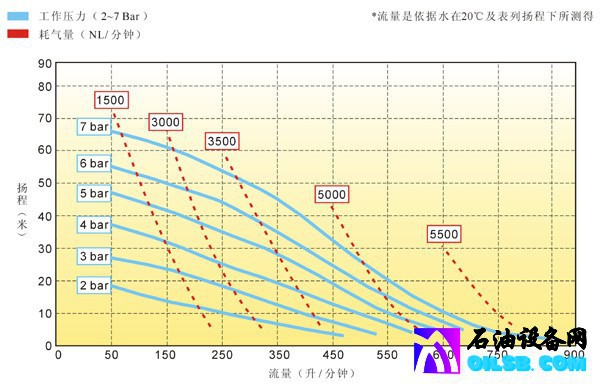

| 曲线图（流量是依据水在20℃及表列扬程下所测得） | |||
|
|

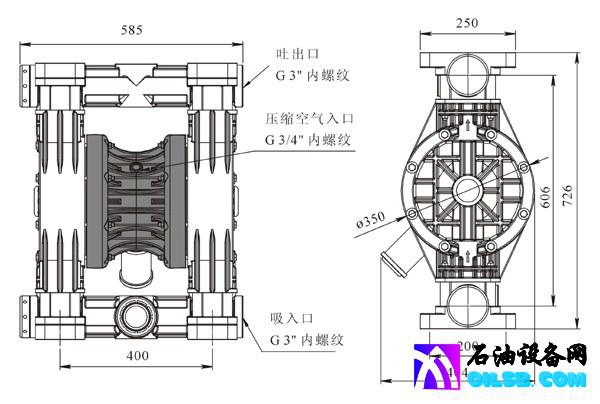

| 尺寸图（单位：mm） | |||
 |
