电动插桶泵
|
气动插桶泵
|
 产品型录下载 |
|
 |
 |
输送管材质：PP、PVDF、不锈钢316、铝合金、防爆 驱动方式：电机、压缩空气 |
|
|
|||
|
输送管材质
|
||||||
| TRP（PP材质） | TRF（PVDF材质） | |||||
 |
吸入口 | φ42mm |
 |
吸入口 | φ40mm | |
| 吐出口 | φ25mm | 吐出口 | φ25mm | |||
| 最高工作温度 | 60℃ | 最高工作温度 | 95℃ | |||
| 输送管材质 | PP | 输送管材质 | PVDF | |||
| 轴芯材质 | 哈氏合金/ 不锈钢316 |
轴芯材质 | 哈氏合金 | |||
| 轴衬材质 | PTFE | 轴衬材质 | PTFE | |||
| 叶轮材质 | ECTFE | 叶轮材质 | ECTFE | |||
| 吸入口材质 | PP | 吸入口材质 | ECTFE | |||
| 内部零件 | PP+PTFE | 内部零件 | PVDF+PTFE | |||
| 净重 | 1.4/1.7公斤 | 净重 | 1.6/1.9公斤 | |||
| 长度 | 900/1200mm | 长度 | 900/1200mm | |||
| TRA（不锈钢316材质） | TRL（铝合金材质） |
|||||
 |
吸入口 | φ42.5mm |
|
吸入口 | φ42.5mm | |
| 吐出口 | φ25mm | 吐出口 | φ25mm | |||
| 最高工作温度 | 95℃ | 最高工作温度 | 95℃ | |||
| 输送管材质 | 不锈钢316 | 输送管材质 | 铝合金 | |||
| 轴芯材质 | 不锈钢316 | 轴芯材质 | 不锈钢316 | |||
| 轴衬材质 | PTFE | 轴衬材质 | PTFE | |||
| 叶轮材质 | ECTFE | 叶轮材质 | ECTFE | |||
| 吸入口材质 | ECTFE | 吸入口材质 | ECTFE | |||
| 内部零件 | PTFE+PPS-V | 内部零件 | PTFE+PPS-V | |||
| 净重 | 4.3/5.3公斤 | 净重 | 4.3/5.3公斤 | |||
| 长度 | 900/1200mm | 长度 | 900/1200mm | |||
| TRAX（不锈钢316材质，符合ATEX防爆等级） | ||||||
 PTB 03 ATEX 400X II1/2 GB IIB T4 |
||||||
|
|
吸入口 | φ42.5mm | ||||
| 吐出口 | φ25mm | |||||
| 最高工作温度 | 95℃ | |||||
| 输送管材质 | 不锈钢316 | |||||
| 轴芯材质 | 不锈钢316 | |||||
| 轴衬材质 | PTFE | |||||
| 叶轮材质 | ECTFE | |||||
| 吸入口材质 | ECTFE | |||||
| 内部零件 | PTFE+PPS-V | |||||
| 净重 | 3/4.4/5.3公斤 | |||||
| 长度 | 700/1000/1200mm | |||||
|
驱动方式
|
||||||
| 电机驱动：500W | 电机驱动：800W | |||||
 |
功率 | 500W |
 |
功率 | 800W | |
| 电源 | 单相，230V | 电源 | 单相，230V | |||
| 防护等级 | IP54，class F | 防护等级 | IP54，class F | |||
| 流量 | 80升/分钟 | 流量 | 90升/分钟 | |||
| 最大黏度 | 600cps | 最大黏度 | 900cps | |||
| 净重 | 3.7公斤 | 净重 | 3.7公斤 | |||
| 电机驱动（防爆）：550W | ||||||
| II 2 G EEx de IIA T6 |
||||||
 |
功率 | 550W | ||||
| 电源 | 单相，230V | |||||
| 防护等级 | IP54，class F | |||||
| 流量 | 80升/分钟 | |||||
| 最大黏度 | 600cps | |||||
| 净重 | 11公斤 | |||||
| 压缩空气驱动 | 压缩空气驱动 |
|||||
| II 2 GD c IIB 95℃ C X |
II 2GD c IIC T6(80℃)X |
|||||
 |
最大工作压力 | 7Bar （0.33HP） |
 |
最大工作压力 | 7Bar （0.33HP） |
|
| 流量 | 80升/分钟 | 流量 | 80升/分钟 | |||
| 最大黏度 | 600cps | 最大黏度 | 600cps | |||
| 净重 | 1.1公斤 | 净重 | 3公斤 | |||
| 材质 | 不锈钢 | |||||

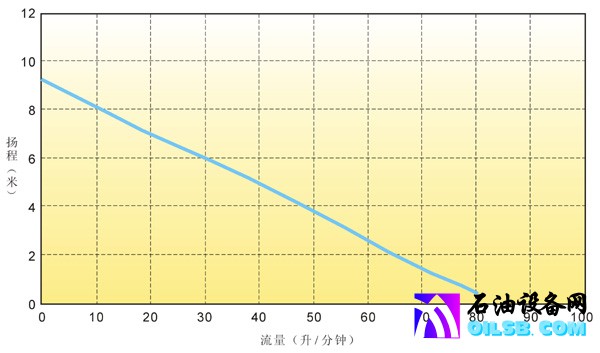

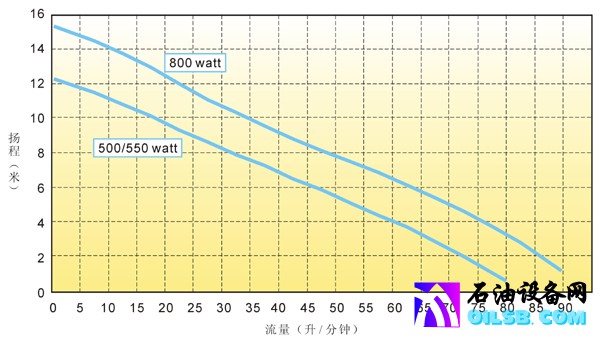

| 曲线图（流量是依据水在20℃及表列扬程下所测得） | |||
|
电动插桶泵
|
|||
 |
|||
|
气动插桶泵
|
|||
 |
|||

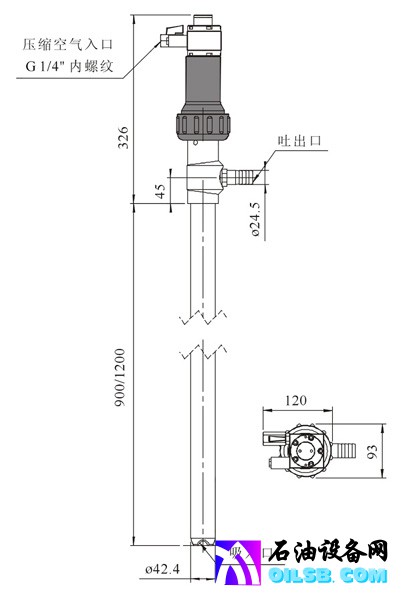

| 尺寸图（单位：mm） |
|
电动插桶泵
|
 |
|
气动插桶泵
|
 |
