产品介绍 |
ZMQ、ZSQ型气动薄膜(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。 切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开。
|
产品特点 |

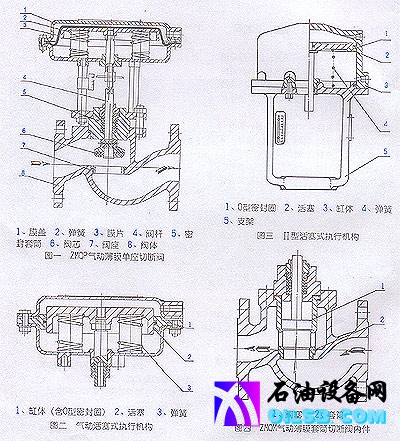

◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
◇ 阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
◇ 阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
◇ 平衡型阀内件,提高了切断阀的许用压差。
◇ 波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
◇ 活塞式执行机构,操作力大,使用压差大。
|

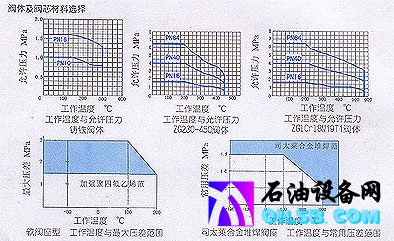

主要零件材料
|
|
主要零件材料
阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料:聚四氟乙烯,柔性石墨
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
技术参数
|
主要技术参数和性能指标(表一)
公称通径DN(mm)
|
15
|
20 |
25 |
32 |
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
额定流量系数(KV)
|
单座、双座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
套筒
|
|
11 |
20 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
760 |
公称通径(MPa)
|
1.0 1.6 4.0 6.4 |
额定行程(mm)
|
8 |
12 |
20 |
25 |
40 |
50 |
有效面积(C㎡) |
ZMQ型 |
100 |
200 |
400 |
600 |
1000 |
ZSQ型 |
100 |
125 |
160 |
250 |
允许泄漏量 |
硬密封1/h |
一般:10ˉ4×阀额定容量;严密型:单、双座:1.2×10ˉ7,套筒5×10ˉ6×阀客定容量 |
软密封 |
VI级 |
允许压差
(MPa)
|
PZMQ正作用N
|
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
|
PZMQ反作用N
|
6.4 |
6.4 |
3.88 |
2.47 |
0.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
P
ZSQ
N
|
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
M
ZQM
S
|
公称压力 |
ZMQ |
0或250 |
ZQM |
0或400~600 |
1) 本产品性能和指标贯彻GB/T4213-92;
2) 表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3) 表允许值为使用标准缸值,可配用不同的气缸提高允许压差。
|
|
允许压差 |
|
|
尺寸重量 |

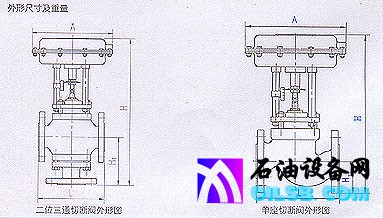

外形尺寸及重量表
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
A
|
φ196
|
φ232
|
φ308
|
φ394
|
φ498
|
L
|
PN16、40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
600
|
H
|
PN16、40
|
305
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
PN64
|
320
|
350
|
354
|
372
|
382
|
397
|
473
|
475
|
517
|
805
|
882
|
815
|
波纹管密封型
|
375
|
409
|
414
|
431
|
441
|
468
|
555
|
570
|
613
|
855
|
915
|
1017
|
H1
|
PN16、40
|
50
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
148
|
170
|
PN64
|
60
|
65
|
70
|
77.5
|
85
|
90
|
100
|
85
|
125
|
148
|
170
|
208
|
H2
|
PN64
|
115
|
115
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
380
|
PN16
|
125
|
125
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
360
|
PN40
|
150
|
150
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
H3
|
PN16、40
|
404
|
415
|
428
|
448
|
448
|
468
|
561
|
578
|
590
|
886
|
1008
|
1120
|
PN64
|
365
|
430
|
498
|
528
|
528
|
530
|
535
|
540
|
600
|
890
|
1208
|
1305
|
波纹管密封型
|
395
|
465
|
478
|
509
|
509
|
548
|
641
|
658
|
670
|
976
|
1098
|
1210
|
重量
(kg)
|
标准型
|
10
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
波纹管密封型
|
12
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
|
连接标准
|
法兰标准:铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式:PN10、PN16为凸面;
PN10、PN16为凹凸面、阀体为凹面。
结构长度:BG12221-98。
执行机构气信号接号:内螺纹M10×1。
* 阀体法法及法兰端面距离可以按用户指定的标准制造。如:ANS、IJIS、DIN等标准。
|
