XY242型定量控制器是一种用于石油、化工、食品等行业的可预置的精密批量控制设备。此控制器适用于脉冲输出流量计/RS485输出地衡、控制阀（包括电磁阀、多段控制阀或调节阀）以及溢油静电保护装置组成的批量控制系统，利用先进的PLC技术，提供易掌握的灵活的编程方法，从编程菜单中选择适合自己需要的选项，组建各类功能——完成物料的精密定量装车控制；防爆等级： ExdIIBT4,可安装于含可燃气体的易燃易爆危险场所。
XY242型定量控制器以西门子S7-200为主控器，显示器为西门子TD-400或国产XY300文本，外壳为隔爆型铝合金箱体；定量控制器用显示器和按键向操作人员提供一宽松的中文/英文界面。装车/装船/装桶数量用大型数字显示出。操作提示和编程菜单在显示器上显示出。一组18个按键设定为0~9键、启动、停止、确认、退出、↑、↓、←和→键，用于控制物料交付顺序和编写用户基本参数项。

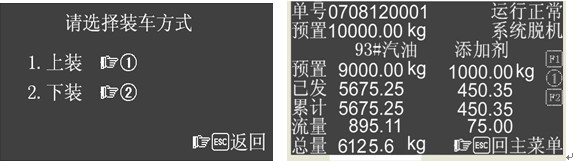

本控制器采用点阵式液晶，采用中文/英文直接显示物质的交付数量，可实现观察每次设定数量的完成情况，可显示出操作执行情况，也可在编程状态时，查看和修改各参数项。
基本型号:
1) XY242A型定量控制器：用于单鹤位装车的自动控制装置，操作方便，性能可靠；
2) XY242B型定量控制器：用于双鹤位装车自动控制装置，具有良好的控制功能；
3) XY242C型定量控制器：用于多路装车控制的自动控制装置，多达6个回路的控制，广泛用于化工仓储多油品装车系统；
4) XY242D型定量调和控制器：用于在线比例调和装车控制的自动控制装置，能够在线控制多达6条管道的流量，动态调节、保持预设定的比例,保证最佳调和装车的精度。
基本性能：
1) 实时质量/体积、流量、温度、密度、时间显示
2) 工作方式：联机或脱机2种方式
3) 密码验证功能：包括操作人员密码、系统管理员密码
4) 具备数据掉电保护、来电后能继续原工作点的功能
5) 具备发油紧急停止功能
6) 具备防静电溢油保护连锁控制功能
7) 显示系统工作状态功能
8) 精确控制电磁控制阀、两阶段阀、调节阀等
9) 泵阀连动控制功能
10) 调和控制：精准控制液体在线比例调和
11) 温度补偿功能（线性方式或GB/T1885-1998或API标准)
12) 质量/体积交付自动换算功能
13) 流量系数/过冲量设置
14) 自诊断测试
15) 防浪涌保护
16) 可具备IC卡功能
基本参数：
1) 防爆等级： ExdⅡBT4
2) 防护等级： IP65
3) 精确度： ±1个脉冲
4) 供电电压： AC220V/DC24V
5) 单次发油数量： 999999
6) 环境温度： -35~+55℃
7) 2路脉冲信号输入： Vp-p≥2V，频率≤30KHz，
8) 14路开关量输入： 用于阀泵反馈、防溢防静电开关信号
9) 10路继电器输出： 用于控泵、控阀及其它用途
10) 4路模拟信号输入： 4~20mA 温度和密度信号 (选配)
11) 4路模拟信号输出： 用于变频器、调节阀控制(选配)
12) 2路RS485通讯总线： 用于PC机及流量计或其它仪表通讯，数据通
信接口防浪涌保护
功能介绍
1．阀门控制：两阶段阀、电液阀等，可实现小流量启动、停止功能；可输入流量偏差值，产生信号调整阀门的开闭度，使流速保持稳定。
2．线性系数调整：流量计精度可通过多点线性修正来保证，通过对数控阀流速及相应流量系数的修正来保证流量计的精度，实现对流量计总体误差的修正，满足使用要求。
3．安全联锁保护：利用电压检测回路，连接安全装置或检查操作完整性装置等，提高系统的安全性和可靠性。
4．数据显示：提供两路输送物料的脉冲输出信号，可外接大屏LED显示器。
5．批量预置操作：可得到2种操作：远程预置数量，本地预置数量 。
6．数据复位：远程命令复位或本地手动复位，当产生复位信号，预先设定的交付数量将被取消，显示器将复位到0，且立即返回正常操作。
7．操作人员密码：为保证操作的安全性，系统具有最高8级密码等级，严格区分各个密码等级操作权限，并要求操作人员输入一个8位的数字密码。
8．报警：根据需要建立报警状态参数表，可监视多种报警信息。
9．报警响应：当报警状态产生时，系统立即停止工作，实现系统连锁保护
10．继电器操作：控制器可选交、直流两种操作方式。
11．流量计脉冲输入：接收两组流量计脉冲信号，频率范围：1~30kHz。
12．模拟量输入：可扩展4~20mA模拟输入为压力、密度或温度而设。
13．温度补偿：从菜单中，可利用线性方式或GB/T1885-1998进行温度补偿。
14．数据通信：2路RS485数据通信，在远程方式下为计算机、智能仪表与智能单元之间传递数据。
15．掉电保护：数据储存器在停止供电时可保持原已执行的参数不变。
16．IC卡功能：实现车辆进库刷卡身份确认、台位刷卡发油/货、出库刷卡验证的“一卡通”控制流程管理。
其它说明
警告：使用此仪器时不能超过下列规定范围，否则会造成人员伤害或设备损坏。
1．温度：操作温度范围：-30～55℃ 保管温度范围：-40～85℃
2．湿度： 0～90%
3．仪器电源： AC：85～264 VAC， DC： 24VDC
4．输入通道参数
脉冲输入： 最大输入频率：30KHZ
DI信号输入： 额定电压： 30VDC 最大持续允许电压：35VDC 0.5s
5．继电器（DO）输出：
交流继电器： 额定电压：250VAC 最大输出电流2A；
直流继电器： 额定电压：24 VDC 最大输出电流0.75A；
6．输入/输出通道隔离方式
光电隔离：隔离电压： 500VAC
