一、QBK气动隔膜泵性能概述：
1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6kgf/c㎡；
1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6kgf/c㎡；
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1—7 bar之间）：
4、该泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电．在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作：
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
9、可输送较粘的液体（粘度在1万厘泊以下）：
1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
二、QBK气动隔膜泵主要用途：
1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。
2.泵吸油漆、树胶、颜料、粘合剂和胶水等。
3.泵吸各种瓦、瓷、砖器及陶器釉浆等。
4.泵吸各种磨料、腐蚀剂、清洗油垢等。
5.泵吸各种剧毒、易燃、易挥发液体等。
6.泵吸各种污水、水泥灌浆及灰浆等。
7.泵吸各种强酸、强碱、强腐蚀液体等。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.各种高温液体最高可耐150℃。
10.作为各种固液分离设备的前级送压装置。
2.泵吸油漆、树胶、颜料、粘合剂和胶水等。
3.泵吸各种瓦、瓷、砖器及陶器釉浆等。
4.泵吸各种磨料、腐蚀剂、清洗油垢等。
5.泵吸各种剧毒、易燃、易挥发液体等。
6.泵吸各种污水、水泥灌浆及灰浆等。
7.泵吸各种强酸、强碱、强腐蚀液体等。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.各种高温液体最高可耐150℃。
10.作为各种固液分离设备的前级送压装置。
三、QBK气动隔膜泵结构图：

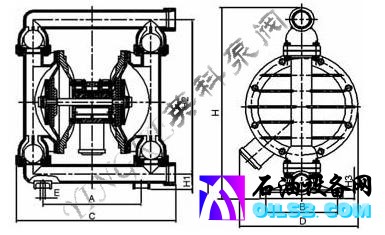

四、QBK气动隔膜泵连接尺寸：
|
型号
|
A
|
B
|
C
|
D
|
E
|
H1
|
H2
|
H3
|
H
|
螺纹
|
|
QBK-10
|
135
|
48
|
218
|
144
|
12
|
34
|
176
|
10
|
226
|
3/8"
|
|
QBK-15
|
135
|
48
|
218
|
144
|
12
|
34
|
176
|
10
|
226
|
1/2"
|
|
QBK-25
|
236
|
145
|
381
|
248
|
12
|
46
|
344
|
18
|
412
|
1"
|
|
QBK-40
|
236
|
145
|
381
|
248
|
12
|
50
|
348
|
18
|
428
|
1"
|
|
QBK-50
|
320
|
220
|
518
|
347
|
14
|
50
|
521
|
27
|
609
|
2"
|
|
QBK-80
|
360
|
240
|
634
|
455
|
18
|
96
|
696
|
50
|
842
|
3"
|
五、QBK气动隔膜泵性能参数：
|
名
称 |
型 号
|
进出口径（mm）
|
流量
（m3/h） |
扬程
（m） |
吸程
（m） |
最大允许通过颗粒φ（mm）
|
最大供气压（kgf/cm2）
|
|
气
动 隔 膜 泵 |
QBK-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
|
QBK-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
|
|
QBK-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
|
|
QBK-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
|
|
QBK-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
|
|
QBK-65
|
65
|
16
|
50
|
7
|
8
|
2-7
|
|
|
QBK-80
|
80
|
24
|
50
|
7
|
10
|
2-7
|

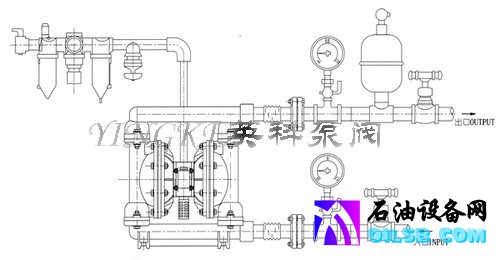

六、QBK气动隔膜泵系统连接示意图：
七、QBK气动隔膜泵订货说明：
1.气动隔膜泵名称;
2.隔膜泵型号（QBY1、QBY2、QBK、DBY、XDBY）;
3.气动隔膜泵材质;
4.隔膜泵规格（10-100）;
5.气动隔膜泵流量（0.8-30）;
6.气动隔膜泵扬程;
7.气动隔膜泵使用介质;
8.气动隔膜泵介质温度;
9.隔膜泵连接方式（法兰、丝口）;
10.气动隔膜泵驱动方式（气动）;
12.如有特殊要求时请在订购产品时注明
13.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
14.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的英科水泵专家为您审核把关.
