一、QBY衬氟隔膜泵产品描述：
QBY衬氟隔膜泵是一种最新输送机械，是目前国内最新颖的一种泵类。采用压缩空气、蒸气、
工业废气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
本厂目前已形成系列化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，
既能抽送流动的液体，又能输送一些不易流动的介质，吸程高、扬程可调（0-50米），
气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能等输送机械的许多特点。

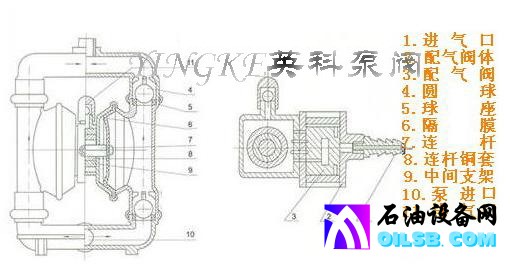

二、QBY衬氟隔膜泵工作原理：
在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，
压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，
驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。
一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，
这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，
造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
三、QBY衬氟隔膜泵使用范围:
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置.
四、QBY衬氟隔膜泵主要材质：
QBY铸铁气动隔膜泵,QBY铸铁四氟气动隔膜泵QBY铝合金气动隔膜泵,QBY铝合金四氟气动隔膜泵,QBY不锈钢气动隔膜泵,
QBY不锈钢四氟气动隔膜泵, QBY衬氟气动隔膜泵,QBY泵体衬氟气动隔膜泵等。可供不同的工况完成相对于的输送任务,
五、QBY衬氟隔膜泵泵产品特点:
1、气动隔膜泵无轴封、无泄漏、流道宽敞, 没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全，高粘度（粘度可达1万厘泊），
2、气动隔膜泵无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。液体无剪切流动，泵自身部件磨损小。对输送物损伤小，可输送污泥和生命体如小鱼苗之类。
3、气动隔膜泵不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。
4、气动隔膜泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间。电动泵无此功能，进口需装调节阀控制。
5、气动隔膜泵可以浸没在介质中工作，无电源通过，安全可靠（电动泵无此性能）。
6、气动隔膜泵不需电源，更适合易燃、易爆场合的介质输送。流动宽蔽，通过性能好，允许通过 QBY 气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
7 ．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8 ．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。
六、QBY衬氟隔膜泵性能规格：
|
型 号
|
流量
m3/h |
扬程
m |
出口压力
kgf/cm2 |
吸程
m |
最大允许
通过颗粒 φ（mn） |
最大供气压
Kgf/cm2 |
最大空气
消耗量 m3/min |
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
|

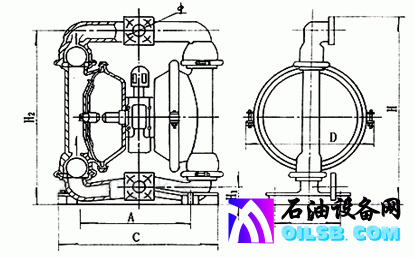

七、QBY衬氟隔膜泵安装尺寸: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
七、QBY衬氟隔膜泵订货须知:
1、①衬氟/衬胶气动隔膜泵产品名称与型号
②衬氟/衬胶气动隔膜泵口径。
③衬氟/衬胶气动隔膜泵扬程（m）
④衬氟/衬胶气动隔膜泵流量
⑤衬氟/衬胶气动隔膜泵电机功率（KW）
⑥衬氟/衬胶气动隔膜泵转速（r/min）
⑦衬氟/衬胶气动隔膜泵电压〔V〕
⑧衬氟/衬胶气动隔膜泵吸程（m）
⑨衬氟/衬胶气动隔膜泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的衬氟/衬胶气动隔膜泵产品型号，请按衬氟/衬胶气动隔膜泵型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
