一、XDBY电动隔膜泵概述：
电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。
二、XDBY电动隔膜泵主要用途:
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
三、XDBY电动隔膜泵性能参数：
|
型号
|
流量
（m3/h） |
吸程
（m） |
扬程 （m）
|
出口压力
（kgf/cm2） |
电动功率
转/KW |
使用温度℃
|
泵进出口
尺 寸 |
重量
kg |
|
|
铸铁
|
不锈钢
|
||||||||
|
XDBY-10
|
0.5
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
3/8" 丝扣
|
50
|
|
XDBY-15
|
0.75
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
1/2" 丝扣
|
50
|
|
XDBY-25
|
3.5
|
4
|
30
|
3
|
1450/1.5
|
90
|
150
|
1" 丝扣
|
170
|
|
XDBY-40
|
4.5
|
4
|
30
|
3
|
1450/2.2
|
90
|
150
|
11/2"丝扣
|
180
|
|
XDBY-50
|
6.5
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
50mm法兰
|
400
|
|
XDBY-65
|
8
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
65mm法兰
|
400
|
|
XDBY-80
|
16
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
80mm法兰
|
610
|
|
XDBY-100
|
20
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
100mm法兰
|
610
|
四、XDBY电动隔膜泵工作原理：
电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀（1）隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

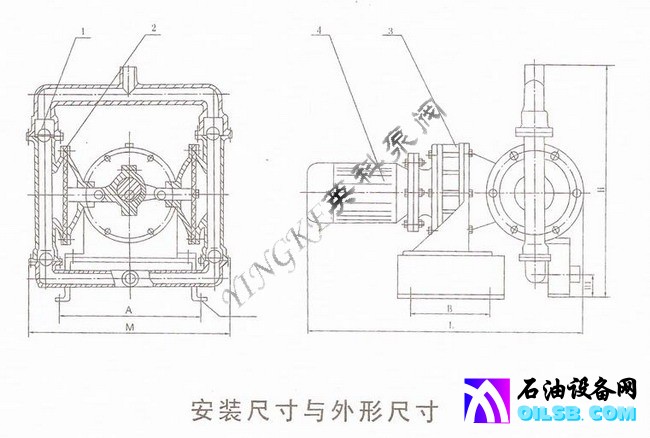

五、XDBY电动隔膜泵安装尺寸：
|
型号
|
B
|
A3
|
D
|
φ
|
A
|
H2
|
H
|
|
XDBY-10
|
250
|
250
|
180
|
φ12×4
|
580
|
370
|
50
|
|
XDBY-15
|
250
|
250
|
180
|
φ12×4
|
580
|
370
|
50
|
|
XDBY-25
|
250
|
180
|
250
|
φ14×4
|
675
|
480
|
60
|
|
XDBY-40
|
250
|
180
|
250
|
φ14×4
|
675
|
480
|
60
|
|
XDBY-50
|
290
|
220
|
290
|
φ16×4
|
845
|
700
|
85
|
|
XDBY-65
|
290
|
220
|
290
|
φ16×4
|
845
|
700
|
85
|
|
XDBY-80
|
370
|
250
|
370
|
φ18×4
|
1000
|
900
|
96
|
|
XDBY-100
|
370
|
250
|
370
|
φ18×4
|
1000
|
900
|
96
|
六、XDBY电动隔膜泵订货说明：
1.电动隔膜泵名称;
2.型号（QBY1、QBY2、QBK、DBY）;
3.电动隔膜泵材质;
4.隔膜泵规格（10-100）;
5.隔膜泵流量（0.8-30）;
6.电动隔膜泵扬程;
7.电动隔膜泵使用介质;
8.电动隔膜泵介质温度;
9.连接方式（法兰、丝口）;
10.驱动方式（气动、电动）;
11.电动隔膜泵功率 ;
12.是否带附件以便为您正确选型;
13..如有特殊要求时请在订购产品时注明。
14.若已经由设计单位选定的型号，请按型号直接向我司销售部购。
15.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的英科水泵专家为您审核把关.
