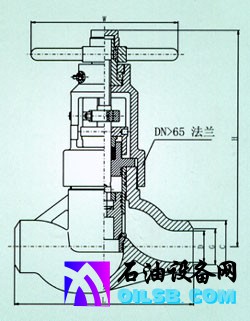

平衡式调节阀(B/J66Y-160(200) B/J66Y(350))BJ66Y |
自平衡式截止阀参考API及有关标准优化设计而成,结构新颖,阀瓣有数个孔和上腔相通,达到上下压力自平衡。采用复合填料,密封可靠,磨擦力小。密封采用活阀座结构。堆焊硬质合金。 阀门可安装在水平或垂直的管道上。 |
|
|
公称压力
(MPa) |
公称通径
(MPa) |
尺寸(mm)
|
|||||
D
|
G
|
C
|
L
|
H
|
W
|
||
16.0
20.0 |
25
|
22
|
27
|
49
|
254
|
243
|
220
|
32
|
28
|
33
|
60
|
279
|
299
|
300
|
|
40
|
35
|
40
|
70
|
305
|
332
|
300
|
|
50
|
47
|
52
|
85
|
279
|
367
|
320
|
|
65
|
57
|
63
|
103
|
330
|
383
|
320
|
|
80
|
73
|
79
|
116
|
470
|
376
|
320
|
|
100
|
98
|
104
|
142
|
546
|
472
|
350
|
|
150
|
146
|
152
|
201
|
610
|
627
|
450
|
|
200
|
190
|
196
|
258
|
737
|
760
|
550
|
|
25.0
35.0 |
25
|
22
|
27
|
49
|
254
|
243
|
220
|
32
|
28
|
33
|
60
|
279
|
299
|
300
|
|
40
|
35
|
40
|
70
|
305
|
332
|
300
|
|
50
|
47
|
52
|
85
|
279
|
367
|
320
|
|
65
|
57
|
63
|
103
|
330
|
383
|
320
|
|
80
|
70
|
76
|
116
|
470
|
376
|
320
|
|
100
|
92
|
98
|
156
|
546
|
472
|
350
|
|
150
|
136
|
142
|
220
|
705
|
627
|
450
|
|
200
|
174
|
180
|
270
|
832
|
760
|
550
|
B/J66Y BJ66Y主要零件材料 |
零件名称
|
阀体 阀盖
|
阀瓣 阀杆 缸套
|
填料
|
双头螺栓
|
O型密封圈
|
材料
|
碳素铸钢
|
不锈钢
|
四氟+橡胶
|
35CrMoA
|
丁睛橡胶
|
