一、“satelit”“卫星”简介
  法国杜尔－梅森公司“satelit”“卫星”牌提前放电避雷针是当今世界上处于领先防雷优质产品，该产品符合国际电工（I.E.C）防雷规范，符合中华人民共和国国家标准GB50057-94《建筑物防雷设计规范》。在中国境内安装使用200万套，有效进行防雷措施。

法国杜尔－梅森（DUYAL-MESSIEN）公司是由1835年建立的杜尔和1927年建立的梅森两家公司合并而成，现为当今世界上处于领先地位的防雷专业公司，主要产品是“Satelit + "(卫星)牌提前放电避雷针。公司以科学技术研究为先导，是法国生产提前放电避雷针的主要厂家之一。公司是法国电工技术联合会（V.T.E.Commission）的成员，是制定国际新标准的权威机构——国际电工委员会（I.E.C）的法国成员之一。

    公司所有防护直属雷的产品保证符合当前最严格的防雷标准——NFC17-102标准。
其产品在欧洲及东南亚地区享有较高的声誉。法国“卫星”牌提前放电避雷针符合中华人民共和国国家标准GB50057-94《建筑物防雷设计规范》。

二、工作原理

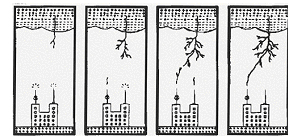

   当雷电云层形成时，云层与地面之间产生一个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。
   当雷电云层内部形成一个下行先导时，闪电电击使开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。
   从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第一个上行先导决定了闪电电击的地点。“卫星”牌提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。
   注意：此说明只描述负向的下行闪电电击，这是电气——几何模型的仅有的应用实例。目前为止，这种闪电电击是最经常发生的。





●性能优越
1、在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大
2、落雷更准确，减小了雷击点落于非避雷针体的概率。

●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。

●免维护：无源，无需供电，无耗能元件。

●安装简单：重量轻，不需加装同轴屏蔽电缆。

●造型美观

型号	提前放电时间△T
ESE2500	25微秒
ESE4000	40微秒
ESE5000	50微秒
ESE6000	60微秒

当h≥5时，Rp= [h(2D-h)+ΔL(2D+ΔL)]^1/2                当h<5时，见保护半径表。

第一类建筑物为20米（GB500057-94规定D=30m）
第二类建筑物为45米
第三类建筑物为60米

 ΔL为E.S.E的上行抢先距离；ΔL=V（米/微秒）·ΔT（微秒）

按法国国家专业委员会规定，杜尔-梅森“satelit+”提前放电避雷针已在国家专业委员会监督下通过COFRAC技术鉴定，其试验室为国家专业委员会指定的EDF的Les Renardieres高压物理实验室和Merlin Gerin高压中心等，获得法国工业电子中心试验室LCIE证书。试验证书证明“satelit+”符合NFC17-102，处世界领先地位。





在中国境内安装“satelit+”避雷针必须严格遵循中华人民共和国国家标准——《建筑物防雷设计规范》（GB50057-94）的强制性规定：
1、 按被保护建筑物的面积、高度，所在地雷电日数及地理环境校正系数，建筑物使用性质等确定建筑物防雷类别。
2、 由防雷类别和建筑物的面积，确定选用一支或数支“卫星”避雷针。
3、 引下线应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线。
4、 引下线应作断接卡和在近地面作绝缘防护。
5、 接地体，接地电阻应按GB50057-94要求执行。
产品保用期二十年。



1、“satelit+”避雷针由A、B、C、D四部分组成。
2、从包装箱内取出各部件后按下列顺序安装：
 1)用配件中内六角螺丝扳手拧松脉冲发生器C底部的两个
螺丝。
 2)摘下脉冲发生器上部的放电尖端X的三个套，特别要调整X上
两针尖的间距，两针不能相接，间距1~2mm。
 3)将避雷针杆D依图示方向穿过C，头部顶在B的端口。
 4)将避雷针尖A与D套紧，并用两扳手用力拧紧。
 5)用内六角螺丝扳手拧紧C底部的两个螺丝，此时B与C之间
应由三支料柱顶住，整体牢固。
 6)将针的底部旋入加工好的避雷针支架上。
材质和尺寸(如下图所示)
接闪尖端:20mm直径的不锈钢
感应放电体：不锈钢材料
重量：小于5公斤
