QT电动装置，QT阀门电动装置，QT部分回转电动执行机构

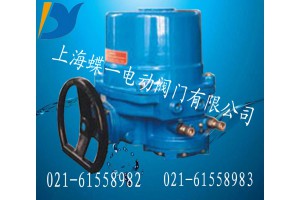

上海蝶一电动阀门有限公司生产销售的QT系列阀门电动装置，该系列装置具有高效率、低声级、体积小、使用寿命长等特点。可现场操作，也可远距离控制。用于发电厂、石化、贮油、化学、水处理、造纸、造船、高层楼房、水厂等。适用于蝶阀、球阀、旋塞阀和风门挡板等做90 °回转的阀门，可满足工业自动化控制管路各种要求。

　　QT系列防爆型产品防爆等级为d ⅡBT4。防护等级为IP67，自动调节型可接收和发送4～20mA电流信号。

1、外壳：由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末粉层，耐腐蚀性强。

2、电机：采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。

3、手动结构：不通电时，扳动离合器手柄可进行手动操作。通电进，离合器自动复位。

4、位置指示器：指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。

5、干燥器：用来控制温度，防止执行器内部水分凝固，保持内部电气高定位置。

6、限位开关：由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。

7、扭距开关（除QT-1外）：可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）。

8、自锁：有自锁功能，防止反转，传动部分稳定可靠。

9、安装：底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行了加工，适应性强。可在垂直安装，也可以水平安装。

10、接线端子：线路布置紧凑合理，接线端子直径2.5mm，压力大，联接牢固。

11、蜗轮：采用凹轮设计，与蜗杆的接触面大，传输扭矩大，平稳且耐磨，使用寿命长。

12、PCU板：结构紧凑合理，将PCU板内置于机壳内。
