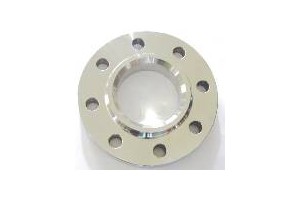

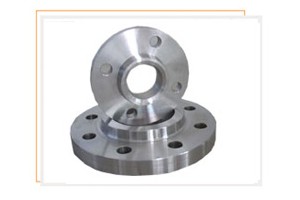

带颈平焊法兰
相应标准:国标GB/T9116-2000、化工部标准HGJ46~49-91 HG20594-97 HG20616-97、
美国标准ASME/ANSI B16.5
密封面型式 公称压力 PN,MPa(bar)
0.6 1.0 1.6 2.5 4.0
突 面(RF) DN10~600
凹凸面(MFM) DN10~600
榫槽面(TG) DN10~600
全平面(FF) DN10-300 DN10~600 -
说明:可按用户要求生产各种标准、型号、材质的产品。
平焊法兰是一种盘状零件,在管道工程中最为常见,法兰都是成对使用的。在管道工程中,法兰主要用于管道的连接。在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰。
平焊法兰的主要作用是:
1、连接管路并使管路保持良好的密封性能;
2、如果某一段管路出现问题,便于对某段管路的更换;
3、管路出现故障,便于拆开检测。
对焊法兰和平焊法兰有区别:
对焊法兰是接口端的管径和壁厚与所要焊接的管子一样,就合两个管子一样焊接。平焊法兰是接口处加工了比管子外径略大一点的一个凹台,管子插在里面焊的。对焊的焊接性能比较好,腐蚀比较小。
平焊和对焊是法兰和管道连接时的焊接方式,平焊法兰焊接时只要单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。所 以平焊法兰一般用于低、中压管道,对焊法兰用于中、高压管道的连接,对焊的法兰一般是至少PN2.5MPa,采用对焊是为了减少应力集中,一般的对焊法兰 多为带颈法兰也叫奶嘴法兰。 所以对焊法兰的安装费,人工费和辅材费要高点,因为多一道工序。
对焊法兰也不是所有的都需要内外双面焊的,没有特殊要求一般也只是外面焊一道,没见过1/2"的对焊法兰么:),平焊的是比较好焊接的啦,因为管子和法兰好对垂直,管子不会斜。 平焊和对焊是法兰和管道连接时的焊接方式,平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。
平焊法兰是法兰中的一种,在机械行业中普遍使用和推广,得到用户的好评和青睐。平焊法兰的用途广泛,使用范围根据不同的特点进行确定,多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜。
平焊法兰:适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种。平焊法兰的特点:平焊法兰不仅节省了空间、减轻了重量,更重要的是确保接头部位不会发生泄漏,具有良好的密封性能。紧凑法兰尺寸之所以减小,是由于减小了密封件的直径,这将会减小密封面的截面。其次,法兰垫片已被密封环所代替,以确保密封面对密封面的匹配。
平焊法兰分螺纹连接(丝接)法兰和焊接法兰。低压小直径有丝接法兰,高压和低压大直径都是使用焊接法兰,不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级,法兰垫也有不同材料,从低压石棉垫、高压石棉垫到金属垫都有。法兰连接使用方便,能够承受较大的压力。
管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
法兰的密封面型式有有多种,一般常用有凸面(RF)、凹面(FM)、凹凸面(MFM)、榫槽面(TG)、全平面(FF)、环连接面(RJ)。
相应材质:20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
相应标准:国标GB/T9115-2000、机械部标准JB82-94、化工部标准HGJ50~53-91 HG20595-97HG20617-97 、电力部标准GD0508~0509、美国标准ASME/ANSI B16.5、日标JIS/KS(5K, 10K, 16K, 20K)、德标DIN。
平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;
对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面.
承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中;
松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;
整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。
