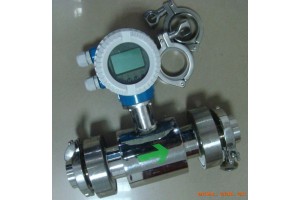

不锈钢卡箍卫生电磁流量计，品牌：迪川
产品名称：不锈钢卡箍卫生电磁流量计
一、概述：
不锈钢卡箍卫生电磁流量计是一款性能稳定、精度高的智能型电磁流量计，适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
二、不锈钢卡箍卫生电磁流量计工作原理：
■测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势,其感应电势Ｅ为： Ｅ＝ＫＢＶＫ：仪表常数 Ｂ：磁感应强度 ＶＤ：测量管的内径；
■测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（即体积流量）成正比的电压，此电压通过两个与液体直接接触的电极检出，传至放大器，然后转换成统一的输出信号。这种测量方式具有以下特点：
■测量管内无阻流体，因此无压力损失。
■由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为 DN×5（DN为流量计通径）。
■只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求
■测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关，所以测量精度高，工作可靠。
三、不锈钢卡箍卫生电磁流量计主要技术参数：
■技术参数：：测量管截面内的平均流速； Ｄ
产品名称：不锈钢卡箍卫生电磁流量计
一、概述：
不锈钢卡箍卫生电磁流量计是一款性能稳定、精度高的智能型电磁流量计，适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
二、不锈钢卡箍卫生电磁流量计工作原理：
■测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势,其感应电势Ｅ为： Ｅ＝ＫＢＶＫ：仪表常数 Ｂ：磁感应强度 ＶＤ：测量管的内径；
■测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（即体积流量）成正比的电压，此电压通过两个与液体直接接触的电极检出，传至放大器，然后转换成统一的输出信号。这种测量方式具有以下特点：
■测量管内无阻流体，因此无压力损失。
■由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为 DN×5（DN为流量计通径）。
■只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求
■测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关，所以测量精度高，工作可靠。
三、不锈钢卡箍卫生电磁流量计主要技术参数：
■技术参数：：测量管截面内的平均流速； Ｄ
|
衬里材料 |
聚四氟已烯PTFE（≥DN10）、氯丁橡胶（≥DN65），F46（高压电磁）
|
|
公称通径DN
|
10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,500……1800
|
|
公称压力Mpa
|
1.0，1.6，2.5，4.0，6.3，10，16，25MPa
|
|
工艺连接
|
法兰连接，法兰标准：GB/T9119-2000和GB/T9113.2-2000
|
|
结构形式
|
一体型（IP65）、分体型（IP65和IP68）
|
|
电极材料
|
铂金、袒、哈氏合金、钛、316L
|
|
测量管材料
|
304不锈钢
|
|
外壳和法兰材料
|
碳钢（标准），不锈钢（非标订制），不锈钢（高压电磁）
|
|
流体温度
|
≤180℃
|
|
防爆标志
|
不防爆和隔爆两种
|
|
精度等级
|
0.5级（0.1m/s～10m/s范围内），0.25级（0.1m/s～10m/s范围内）
|
|
重复性
|
0.15%
|
|
量程比
|
高阻快速响应设计，无失真采集微弱信号，量程比可达100：1
|
|
可测量流速范围
|
0.035m/s～12m/s
|
|
有效测量流速范围
|
0.1m/s～10m/s
|
|
电源
|
18～36VDC或者85～265VAC，功率：小于8W
|
|
输出
|
4-20mA，频率输出（0～10KHZ），脉冲当量，标配RS485通讯协议。
|
|
励磁方式
|
三幅值低频矩形波励磁和高频励磁
|
|
励磁电流
|
160mA
|
|
要求介质最低电导率
|
≥0.5μs/cm2
|
|
电气接口
|
M20×1.5
|
|
防护等级
|
IP65（一体型、分体型）、IP68(分体型)
|
|
接地方式
|
接地环（用户指定）或接地电极、管道接地
|
|
显示方式
|
大屏幕数字刷屏液晶显示
|
|
断电数据保存时间
|
断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失
|
|
平均无故障时间
|
MTBF=30000h
|
不锈钢卡箍卫生电磁流量计■功能特点描述：
|
瞬时流量和累积流量双向测量功能 |
正反向流量均可精确測量
|
|
防“雷击”功能
|
采用防雷电保护设计电路，高效抗干扰电路，适用各种恶劣环境
|
|
传感器零点修正以及自动校零
|
见操作说明
|
|
故障自诊断功能并报警提示
|
能准确检测出传感器励磁回路、电极信号回路、转换器等的故障并显示报警
|
|
空、满管检测功能
|
采用电容式技术的空满管检测技术
|
|
在线调整流向的功能
|
见操作说明
|
|
多种流量单位可供选择
|
m3/h，l/h，kg/h,t/h,m3/m.l/m,,G/s,G/M,G/h
|
|
阻尼时间设置功能
|
见操作说明
|
|
小信号切除功能
|
见操作说明
|
|
多种输出方式
|
16位数字电流环4~20mA输出、0 ~5KHz频率输出、脉冲当量输出
|
|
在线输出校准功能
|
见操作说明
|
|
累积量清零功能
|
见操作说明
|
|
累积量预设置功能
|
见操作说明
|
|
多种励磁频率设置功能
|
3.12，6.25 Hz、12.5 Hz、25Hz,33HZ
|
|
宽范围电源模式
|
DC：18V~36V 和 AC：85V~265V
|
|
旋转屏功能
|
油田高压电磁专用
|
|
累计量预置功能
|
油田专用
|
|
躁声抑制功能
|
浆液和泥浆型及油田测量母液专用
|
四、不锈钢卡箍卫生电磁流量计选型
■电磁流量计的正确选型需要详细了解以下工艺参数：
■电磁流量计的正确选型需要详细了解以下工艺参数：
|
① |
流体名称、成分、电导率
|
确定是否能用电磁流量计来测量
|
|
②
|
流体最高温度、最低温度、腐蚀性、磨损性、是否有负压
|
确定是否能用电磁流量计、选择何种内衬、电极材料
|
|
③
|
管道内外径(mm)、常用流量、正常流量、最小流量
|
确定选择何种口径的电磁流量计量
|
|
④
|
最高操作压力和最底操作压力
|
确定流量计的压力等级
|
|
⑤
|
安装要求及环境
|
确定选择一体型还是分体型结构，分体电缆长度
|
|
⑥
|
安装环境
|
确定流量计的防护等级
|
■在不锈钢卡箍卫生电磁流量计的选型时，要注意以下几点：
■实际最高工作压力必须小于电磁流量计的额定工作压力；
■最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
■从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
■根据测量目的、功能来合理选择相应的精度等级；
■根据介质的腐蚀性来选择电磁流量计的电极材料；
■根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
■根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计
■电磁流量计量口径的选择
■实际最高工作压力必须小于电磁流量计的额定工作压力；
■最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
■从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
■根据测量目的、功能来合理选择相应的精度等级；
■根据介质的腐蚀性来选择电磁流量计的电极材料；
■根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
■根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计
■电磁流量计量口径的选择
|
公称通径(mm) |
可测量流量范围（m3/h）
|
有效测量流量范围（m3/h）
|
公称通径(mm)
|
可测量流量范围（m3/h）
|
有效测量流量范围（m3/h）
|
|
10
|
0.0142～3.3912
|
0.0848～2.826
|
300
|
12.717～3052
|
76.302～2543
|
|
15
|
0.0318～7.6302
|
0.1908～6.3585
|
350
|
17.31～4154
|
103.86～3461
|
|
20
|
0.0566～13.5648
|
0.3392～11.304
|
400
|
22.61～5425
|
135.65～4521
|
|
25
|
0.0883～21.195
|
0.5298～17.6625
|
450
|
28.62～6867
|
171.68～5722
|
|
32
|
0.1447～34.7258
|
0.8682～29.9382
|
500
|
35.33～8478
|
211.95～7065
|
|
40
|
0.2261～54.2592
|
1.3565～45.216
|
600
|
50.87～12208
|
305.2～10173
|
|
50
|
0.3533～84.78
|
2.1195～70.65
|
700
|
69.24～16616
|
415.4～13847
|
|
65
|
0.5970～143.28
|
3.5819～119.39
|
800
|
90.44～21703
|
542.6～18086
|
|
80
|
0.9044～217.03
|
5.4259～180.86
|
900
|
114.46～27468
|
686.7～22890
|
|
100
|
1.413～339.12
|
8.478～282.6
|
1000
|
141.3～33912
|
847.8～28260
|
|
125
|
2.2079～529.87
|
13.2468～441.56
|
1200
|
203.5～48833
|
1221～40694
|
|
150
|
3.1793～763
|
19.0755～635.85
|
1400
|
277～66467
|
1662～55389
|
|
200
|
5.652～1356
|
33.912～1130.4
|
1600
|
361.8～86814
|
2171～72345
|
|
250
|
8.8313～2119
|
52.9875～1766
|
1800
|
457.9～109874
|
2747～91562
|
■不锈钢卡箍卫生电磁流量计电极材料的选择
根据被测流体材料的腐蚀性来选择电极的材料，如下表所示：
■不锈钢卡箍卫生电磁流量计内衬材料的选择
根据被测量介质的腐蚀性、磨损性和温度来选择内衬材料，如下表所示：
根据被测流体材料的腐蚀性来选择电极的材料，如下表所示：
■不锈钢卡箍卫生电磁流量计内衬材料的选择
根据被测量介质的腐蚀性、磨损性和温度来选择内衬材料，如下表所示：
|
内衬 材料 |
名 称
|
符 号
|
性 能
|
最高工
作温度 |
适用液体
|
适用口径
|
|
橡胶 |
氯丁橡胶
|
CR
|
耐磨性中等，耐一般浓度的酸碱盐溶液
|
＜60℃
|
自来水、工业水、海水
|
≥DN50
|
|
聚氨酯橡胶
|
PU
|
极好的耐磨性能，耐酸碱性能较差
|
＜60℃
|
纸浆、矿浆、泥浆等浆液
|
≥DN50
|
|
|
氟塑料 |
聚四氟乙烯
|
F4或PTFE
|
化学性能稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
|
＜180℃
|
腐蚀性强的酸碱盐溶液
|
≥DN10 |
|
聚全氟乙丙烯
|
F46或FEP
|
化学性能等同于F4，
抗拉，抗拉强度优于F4 |
＜120℃
|
腐蚀性的酸碱盐溶液
|
DN10～20
|
■根据安装要求和环境，选择使用一体型还是分体型电磁流量计：
分体式最大距离，电缆铜芯截面与介质电导率关系曲线图如下。
■不锈钢卡箍卫生电磁流量计的防护等级的选择
分体式最大距离，电缆铜芯截面与介质电导率关系曲线图如下。
■不锈钢卡箍卫生电磁流量计的防护等级的选择
|
IP65： 防喷水型 |
允许水龙头从任何方向对传感器喷水，喷水压力为30KPa，出水量为12.5L/min。距离为3m
|
|
IP68： 潜水型
|
传感器长期在水中工作
|
■防护等级应该根据实际情况来选择，电磁流量计的传感器装在地面以下，如果经常手水浸泡，应该选择IP68的防护等级；传感器安装在地面以上，则应该选择IP65的防护等级。
五、安装及使用说明：
■广州电磁流量计安装位置按现场实际需要进行，但电极轴线必须近似水平。
■测量管在所有工作时间必须完全注满。
■被测介质流动方向应于流量计上的箭头所指方向一致。
■为了安装、维护方便，在管线连接处确保有足够的安装空间。
■管线如有振动，在流量计的两边应有支撑管线的支座。
■入口直管段≥DN×5长，出口直管段≥DN×2长（DN为流量计公称通径），从电极轴线开始测量。
■大尺寸测量管，DN＞200（8"），为了有利于安装，可采用整流器，这样可缩短直管段的长度。
■如流体有涡流与流场畸变；可增加入口与出口处直管段长度或安装整流器。
■在安装流量计的附近，应避免强电磁场。
■通常不需要零设定，如需设定，在完全注满介质的测量管中，应建立“零”流速。所以应在下游或上游安装切断阀，不同液体的混合介质，在混合点的下游，最小DN×30（DN为流量计公称通径），安装流量计，否则显示不稳定。
■使用注意事项
■不锈钢卡箍卫生电磁流量计安装后，一般经以下步骤可正式使用。
■安装检查：检查管线安装是否正确，各连线是否正确可靠，特别是接地线。
■通电预热：通电后，预热20分钟，仪表一般就能正常测量。
■零点跟踪：为保证精度，需要进行零点跟踪。电磁流量计的测量管充满液体并确定液体静止后，就可以进行零点校准，然后保存（确认）。根据现场具体情况来定。
■参数设定：用户根据使用需要，可做必要的参数设定。但随意改动各种出厂设定值，有可能造成仪表测量误差或不能正常工作。
■根据介质粘附程度，应定期清理流量计内壁和电极，并注意勿使衬里与电极受损。
五、安装及使用说明：
■广州电磁流量计安装位置按现场实际需要进行，但电极轴线必须近似水平。
■测量管在所有工作时间必须完全注满。
■被测介质流动方向应于流量计上的箭头所指方向一致。
■为了安装、维护方便，在管线连接处确保有足够的安装空间。
■管线如有振动，在流量计的两边应有支撑管线的支座。
■入口直管段≥DN×5长，出口直管段≥DN×2长（DN为流量计公称通径），从电极轴线开始测量。
■大尺寸测量管，DN＞200（8"），为了有利于安装，可采用整流器，这样可缩短直管段的长度。
■如流体有涡流与流场畸变；可增加入口与出口处直管段长度或安装整流器。
■在安装流量计的附近，应避免强电磁场。
■通常不需要零设定，如需设定，在完全注满介质的测量管中，应建立“零”流速。所以应在下游或上游安装切断阀，不同液体的混合介质，在混合点的下游，最小DN×30（DN为流量计公称通径），安装流量计，否则显示不稳定。
■使用注意事项
■不锈钢卡箍卫生电磁流量计安装后，一般经以下步骤可正式使用。
■安装检查：检查管线安装是否正确，各连线是否正确可靠，特别是接地线。
■通电预热：通电后，预热20分钟，仪表一般就能正常测量。
■零点跟踪：为保证精度，需要进行零点跟踪。电磁流量计的测量管充满液体并确定液体静止后，就可以进行零点校准，然后保存（确认）。根据现场具体情况来定。
■参数设定：用户根据使用需要，可做必要的参数设定。但随意改动各种出厂设定值，有可能造成仪表测量误差或不能正常工作。
■根据介质粘附程度，应定期清理流量计内壁和电极，并注意勿使衬里与电极受损。
