产品简介：
产品简介：

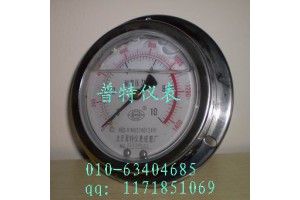

YTNXC-100、YTNXC -150-Z耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸气等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。耐震电接点压力表广泛应用于机械、化工、石油、冶金、电力等工业生产过程。轴向带边耐震电接点压力表边上有三个安装孔,便于固定和操作.
技术参数：
|
型号
|
YTNXC-100
|
|
测量上限MPa
|
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4;0.1;0.16;0.25;0.4;0.6;1.0;1.6; 2.5;4;6;10;16;25;40;60
|
|
精度
|
±1.6
|
|
最大工作压力
|
380VAC;220VDC
|
|
起动电流
|
1A
|
|
持续电流
|
0.6A
|
|
最大功率（无感负载）
|
20VA 20W
|
|
电缆连接器
|
X14K4P
|
使用工作温度：-25℃～55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211AuA02-2002
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211AuA02-2002
|
型 号
|
外 形 尺 寸 mm
|
||||||||||
|
D
|
D1
|
D2
|
D3
|
A
|
B
|
E
|
C
|
d
|
d0
|
M
|
|
|
YTXC-100-Z
|
100
|
110
|
93
|
/
|
44
|
32
|
11
|
24
|
/
|
/
|
20×1.5
|
