| 产品名称： |

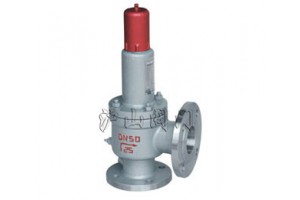

弹簧全启封闭式安全阀 |
产品型号 ： |
A42Y-C |
| 驱动方式： |
手动 |
连接形式 ： |
法兰 |
| 结构形式： |
全启封闭式 |
密封材料： |
硬质合金、铸钢、橡胶 |
| 压力范围： |
1.6-10.0MPa |
公称通径： |
DN20-DN400 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖A42Y-C型弹簧全启封闭式安全阀〗制造商，也是国内大型【安全阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖A42Y-C型弹簧全启封闭式安全阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、A42Y-C型弹簧全启封闭式安全阀概述
弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型弹簧全启封闭式安全阀及A42Y-R型弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。
二、A42Y-C型弹簧全启封闭式安全阀结构简述
1、带扳手弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
三、A42Y-C型弹簧全启封闭式安全阀安装说明
1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
四、A42Y-C型弹簧全启封闭式安全阀主要零部件材料
|
NO.
|
零件名称 |
A42Y-C/KA42Y-C材料 |
A42Y-P/KA42Y-P材料 |
A42Y-R材料 |
DA42Y-P材料 |
|
1
|
阀座
|
2Cr13/1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
ZG1Cr18Ni9Ti
|
|
2
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
LCB/ZG1Cr18Ni9Ti
|
|
3
|
调节圈
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
4
|
反冲盘
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
5
|
阀瓣
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
6
|
导向套
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
7
|
阀盖
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
ZG1Cr18Ni9Ti
|
|
8
|
弹簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
50CrVA
|
|
9
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
10
|
调整螺杆
|
45
|
2Cr13
|
2Cr13
|
2Cr13
|
|
11
|
阀帽
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
ZG230-450
|
| |
密封面材料
|
堆焊Co基硬质合金
|
五、A42Y-C型弹簧全启封闭式安全阀外形尺寸和连接尺寸
|
型号
|
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-￠d |
DN' |
D1 |
K1 |
g3 |
g2 |
b1 |
f' |
f1' |
Z1-￠d1 |
L |
L1 |
≈H |
|
A42Y-16C
A42Y-16P
A42Y-16R
|
20
|
15
|
105
|
75
|
|
55
|
16
|
2
|
|
4-14
|
25
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
378
|
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
32
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
40
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
50
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
65
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
80
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
160
|
140
|
520
|
|
80
|
50
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
100
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
125
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
195
|
175
|
690
|
|
125
|
80
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
150
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
210
|
190
|
780
|
|
150
|
100
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
175
|
310
|
270
|
|
240
|
26
|
3
|
|
8-23
|
255
|
230
|
838
|
|
200
|
125
|
340
|
295
|
|
265
|
26
|
3
|
|
12-23
|
250
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
260
|
992
|
|
250
|
150
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
350
|
320
|
1266
|
|
300
|
220
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
400
|
580
|
525
|
|
485
|
36
|
4
|
|
16-30
|
370
|
350
|
1283
|
|
350
|
250
|
520
|
470
|
|
435
|
34
|
4
|
|
16-26
|
500
|
715
|
650
|
|
608
|
44
|
4
|
|
20-34
|
500
|
450
|
1520
|
|
400
|
280
|
580
|
525
|
|
485
|
36
|
4
|
|
16-30
|
500
|
715
|
650
|
|
608
|
44
|
4
|
|
20-34
|
500
|
450
|
1530
|
|
A42Y-25C
A42Y-25P
A42Y-25R
|
20
|
15
|
105
|
75
|
|
55
|
16
|
2
|
|
4-14
|
25
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
378
|
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
32
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
40
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
50
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
65
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
|
120
|
22
|
3
|
|
8-18
|
80
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
160
|
140
|
520
|
|
80
|
50
|
200
|
160
|
|
135
|
22
|
3
|
|
8-18
|
100
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
230
|
190
|
|
160
|
24
|
3
|
|
8-23
|
125
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
195
|
175
|
690
|
|
125
|
80
|
270
|
220
|
|
188
|
28
|
3
|
|
8-26
|
150
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
210
|
190
|
780
|
|
150
|
100
|
300
|
250
|
|
218
|
30
|
3
|
|
8-26
|
175
|
310
|
270
|
|
240
|
26
|
3
|
|
8-23
|
255
|
230
|
838
|
|
200
|
125
|
360
|
310
|
|
278
|
34
|
3
|
|
12-26
|
250
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
260
|
992
|
|
250
|
150
|
425
|
370
|
|
332
|
36
|
3
|
|
12-30
|
300
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
350
|
320
|
1266
|
|
300
|
220
|
485
|
430
|
|
390
|
40
|
4
|
|
16-30
|
400
|
580
|
525
|
|
485
|
36
|
4
|
|
16-30
|
370
|
350
|
1283
|
|
A42Y-40C
A42Y-40P
A42Y-40R
|
20
|
15
|
105
|
75
|
51
|
55
|
16
|
2
|
4
|
4-14
|
25
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
378
|
|
25
|
16
|
115
|
85
|
58
|
65
|
16
|
2
|
4
|
4-14
|
32
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
110
|
95
|
378
|
|
32
|
20
|
140
|
100
|
66
|
78
|
18
|
2
|
4
|
4-18
|
40
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
115
|
100
|
378
|
|
40
|
25
|
150
|
110
|
76
|
85
|
18
|
3
|
4
|
4-18
|
50
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
120
|
110
|
406
|
|
50
|
32
|
165
|
125
|
88
|
100
|
20
|
3
|
4
|
4-18
|
65
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
135
|
120
|
450
|
|
65
|
40
|
185
|
145
|
110
|
120
|
22
|
3
|
4
|
8-18
|
80
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
160
|
140
|
520
|
|
80
|
50
|
200
|
160
|
121
|
135
|
22
|
3
|
4
|
8-18
|
100
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
170
|
135
|
525
|
|
100
|
65
|
235
|
190
|
150
|
160
|
24
|
3
|
4.5
|
8-23
|
125
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
195
|
175
|
690
|
|
125
|
80
|
270
|
220
|
176
|
188
|
28
|
3
|
4.5
|
8-26
|
150
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
210
|
190
|
780
|
|
150
|
100
|
300
|
250
|
204
|
218
|
30
|
3
|
4.5
|
8-26
|
175
|
310
|
270
|
|
240
|
26
|
3
|
|
8-23
|
255
|
230
|
838
|
|
200
|
125
|
375
|
320
|
260
|
282
|
38
|
3
|
4.5
|
12-30
|
250
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
260
|
992
|
|
250
|
150
|
450
|
385
|
313
|
345
|
42
|
3
|
4.5
|
12-34
|
300
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
350
|
320
|
1266
|
|
A42Y-64
A42Y-64P
A42Y-64R
|
20
|
10
|
125
|
90
|
51
|
68
|
22
|
2
|
4
|
4-18
|
25
|
115
|
85
|
58
|
65
|
16
|
2
|
4
|
4-14
|
96
|
85
|
264
|
|
25
|
16
|
140
|
100
|
58
|
78
|
22
|
2
|
4
|
4-18
|
32
|
140
|
100
|
66
|
78
|
18
|
2
|
4
|
4-18
|
110
|
100
|
277
|
|
32
|
20
|
155
|
110
|
66
|
82
|
24
|
2
|
4
|
4-23
|
40
|
150
|
110
|
76
|
85
|
18
|
3
|
4
|
4-18
|
130
|
110
|
289
|
|
40
|
25
|
170
|
125
|
76
|
95
|
24
|
3
|
4
|
4-23
|
50
|
165
|
125
|
88
|
100
|
20
|
3
|
4
|
4-18
|
130
|
120
|
319
|
|
50
|
32
|
180
|
135
|
88
|
105
|
26
|
3
|
4
|
4-23
|
65
|
185
|
145
|
110
|
120
|
222
|
3
|
4
|
8-18
|
135
|
130
|
389
|
|
65
|
40
|
205
|
160
|
110
|
130
|
28
|
3
|
4
|
8-23
|
80
|
200
|
160
|
121
|
135
|
22
|
3
|
4
|
8-18
|
175
|
160
|
493
|
|
80
|
50
|
215
|
170
|
121
|
140
|
30
|
3
|
4
|
8-23
|
100
|
235
|
190
|
150
|
160
|
24
|
3
|
4.5
|
8-23
|
175
|
160
|
483
|
|
100
|
65
|
250
|
200
|
150
|
168
|
32
|
3
|
4.5
|
8-26
|
125
|
270
|
220
|
176
|
188
|
28
|
3
|
4.5
|
8-25
|
195
|
195
|
613
|
|
150
|
100
|
345
|
280
|
204
|
240
|
38
|
3
|
4.5
|
8-34
|
200
|
375
|
320
|
260
|
282
|
38
|
3
|
4.5
|
12-30
|
280
|
265
|
894
|
|
A42Y-100
A42Y-100P
A42Y-100R
|
20
|
10
|
125
|
90
|
51
|
68
|
22
|
2
|
4
|
4-18
|
25
|
115
|
85
|
58
|
65
|
16
|
2
|
4
|
4-14
|
96
|
85
|
264
|
|
25
|
16
|
140
|
100
|
58
|
78
|
24
|
2
|
4
|
4-18
|
32
|
140
|
100
|
66
|
78
|
18
|
2
|
4
|
4-18
|
110
|
100
|
277
|
|
32
|
20
|
155
|
110
|
66
|
82
|
24
|
2
|
4
|
4-23
|
40
|
150
|
110
|
76
|
85
|
18
|
3
|
4
|
4-18
|
130
|
110
|
289
|
|
40
|
25
|
170
|
125
|
76
|
95
|
26
|
3
|
4
|
4-23
|
50
|
165
|
125
|
8
|
100
|
20
|
3
|
4
|
4-18
|
130
|
120
|
319
|
|
50
|
32
|
195
|
145
|
88
|
112
|
28
|
3
|
4
|
4-26
|
65
|
185
|
145
|
110
|
120
|
22
|
3
|
4
|
8-18
|
135
|
130
|
389
|
|
65
|
32
|
220
|
170
|
110
|
138
|
32
|
3
|
4
|
8-26
|
80
|
200
|
160
|
121
|
135
|
22
|
3
|
4
|
8-18
|
175
|
160
|
493
|
|
80
|
40
|
230
|
180
|
121
|
148
|
34
|
3
|
4
|
8-26
|
100
|
235
|
190
|
150
|
160
|
24
|
3
|
4.5
|
8-23
|
175
|
160
|
483
|
|
100
|
50
|
265
|
210
|
150
|
172
|
38
|
3
|
4.5
|
8-30
|
125
|
270
|
220
|
176
|
188
|
28
|
3
|
4.5
|
8-25
|
195
|
195
|
613
|
|
150
|
80
|
355
|
290
|
204
|
250
|
46
|
3
|
4.5
|
12-34
|
200
|
375
|
320
|
260
|
282
|
38
|
3
|
4.5
|
12-30
|
280
|
265
|
894
|
