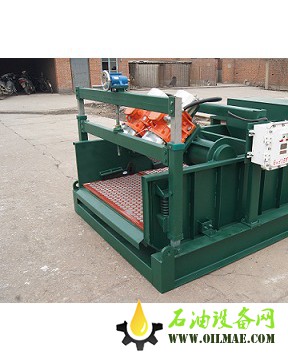

钻井液振动筛是固控系统中首要处理设备，用于分离泥浆中比较大的钻屑，为维护钻井液的性能起到重要作用。大川生产的钻井液振动筛具有处理量大、筛分精度高、低能耗、环保等优点。
直线型振动筛参数
|
型号 |
DCZS850-2K |
DCZS700-3G |
DCZS630-3K |
DCZS830-3G |
DCZS585-4K |
|
振动轨迹 |
直线型 |
||||
|
电机功率 |
2×1.5kW |
2×1.5kW |
2×1.5kW |
2×1.72kW |
2×1.72kW |
|
振动强度 |
≤7.0G |
||||
|
振幅 |
5~6mm |
||||
|
处理量 |
80 m3/h |
110 m3/h |
120 m3/h |
130 m3/h |
130 m3/h |
|
筛箱调节角度 |
-1°～5° |
||||
|
电制 |
380V/50HZ或460V/60HZ或定制 |
||||
|
防爆等级 |
ExdⅡBT4 |
||||
|
筛网数量 |
2片 |
3片 |
3片 |
3片 |
4片 |
|
筛网规格 |
850×1250mm |
700×1050mm |
630×1250mm |
830×1080mm |
585×1165mm |
|
筛网面积 |
2.12 m2 |
2.2m2 |
2.36m2 |
2.7m2 |
2.73 m2 |
|
筛网类型 |
框架 |
钩边 |
框架 |
钩边 |
框架 |
|
外形尺寸 |
2260×1860×1380mm |
2700×1620×1500mm |
2510×1720×1500mm |
3310×1650×1580mm |
2900×1700× |
|
重量 |
1280kg |
1580kg |
1680kg |
1750kg |
1800kg |
|
备注 |
处理量测试环境：泥浆比重:1.2g/cm3，粘度45s，筛网API 40 |
||||
双振幅振动筛参数
|
型号 |
DCPTS750-3K |
DCPTS650-4K |
|
振动轨迹 |
直线型+平动椭圆 |
|
|
电机功率 |
1.72kW×2+0.4kW |
1.94kW×2+0.45kW |
|
振动强度 |
≤6.0G |
|
|
振幅 |
5～6mm |
|
|
处理量 |
140 m3/h （616GPM） |
|
|
筛箱调节角度 |
-1°～5° |
|
|
电制 |
380V/50HZ或460V/60HZ或定制 |
|
|
防爆等级 |
ExdⅡBT4 |
|
|
筛网数量 |
3片 |
4片 |
|
筛网规格 |
750×1195mm 40～200目 |
650×1195mm 40～200目 |
|
筛网面积 |
2.68 m2 |
3.11 m2 |
|
筛网类型 |
框架 |
框架 |
|
外形尺寸 |
2800×1764×1720mm |
3100×1764×1720mm |
|
重量 |
1800kg |
1900kg |
|
备注 |
处理量测试环境：泥浆比重:1.2g/cm3，粘度45s，筛网API 40 |
|
