制氧机中氧气浓度监控方案
制氧机中氧气浓度控制方案
一、 说明

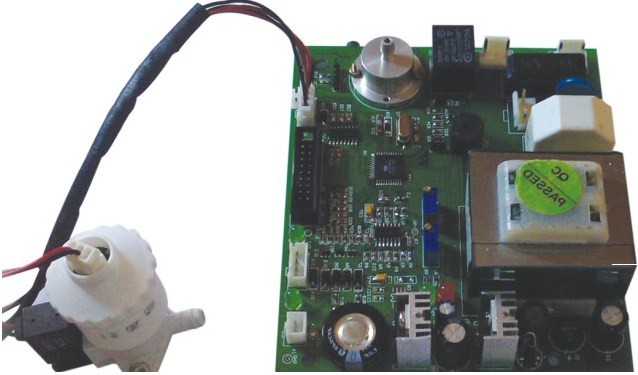

FADO2MV01电路板是专门为制氧机制氧机配套而设计的电路板。该电路板主要实现制氧系统运行及系统参数检测（包括系统压力和输出氧气浓度），并显示相关参数信息和实现报警功能。
主电路板——包括电源供应、压力传感器、制氧系统控制、报警系统、液晶接口；
LCD显示模块——包括16×2字符液晶和4盏LED指示灯；
测氧模块——包括电化学氧气传感器，传感器底座和控制阀门。
二、 功能介绍
FADO2MV01电路板基本型有以下功能：系统压力监测，高低气压报警、断电报警、运行时间计时和系统状态信息显示。正常运行状态，液晶上行显示“Normal Pressure”，下行显示“Runtime XXXXXhr.”为累计时间显示；当系统压力高于设定值，液晶上行显示“High Pressure”,红灯亮，蜂鸣器报警，压缩机电源继电器弹开，使压缩机的停机，待压力恢复正常之后，压缩机电源继电器闭合，压缩机继续工作；当系统压力低于设定值，液晶上行显示“Low Pressure”,红灯亮，蜂鸣器报警；在系统运行过程中出现断电现象，红灯亮，蜂鸣器报警。开机LOGO可以根据用户的要求更改。
FADO2MV01电路板测氧型是在基本型的基础上通过增加测氧模块实现氧气浓度测量功能。除包括基本型功能之外，还包括氧气浓度状态指示和报警。氧气浓度状态系统压力状态交替显示，当系统氧气浓度高于85%时显示“Normal Oxygen”,氧气浓度指示灯绿灯亮；当系统氧气浓度在72%～85%之间显示“Low Oxygen”,氧气浓度指示灯黄灯亮；当系统氧气浓度低于72%时显示“Call Service”,氧气浓度指示灯红灯亮，蜂鸣器报警。
三、 性能参数
压力传感器特性：
1、 测量范围：0～50psi（绝对压力）
2、 测量精度：满量程±2%
3、 分辨率0.1psi
4、 响应时间：<1S
氧气传感器测量电路特性：
1、 测量范围：0～100%（体积比例）
2、 测量精度：满量程±3%线性误差
3、 分辨率：0.1%
4、 响应时间：<12S
5、 传感器寿命：>1000000 V01%h（在标准大气压下）
（例子：一个寿命标称为500000 V01%h的氧气传感器在标准大气压下空气中的寿命为992天（500000 /21V01%/24h））
传感器运行环境温度均在0～45℃
电源输入分为115VAC和230VAC两种，输入范围为115VAC±15%和230VAC±15%，保险丝为250VAC 500mA 延时熔断型。电路板带过电压保护。
