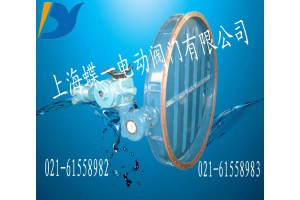

手/电动通风蝶阀D41W-1C、D341W-1C、D941W-1C型
用途
本风道调节蝶阀广泛适用于电站、冶金、矿山、水泥行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用。
特点
1、 根据工况特点，可选用耐磨材质，阀门耐磨性好。
2、 调节性能优良，在0～90°任意位置可以自锁。
3、 全部采用钢板焊接结构，重量轻，易安装。
4、 备有多种驱动装置供选择。
主要技术参数
|
公称压力 |
0．1MPa |
0．25Mpa |
|
壳体试验压力 |
0．15MPa |
0．375Mpa |
|
允许介质流速 |
≤25m/s |
|
|
适用温度 |
≤300℃ ≤420℃ ≤550℃ |
|
|
泄漏率 |
≤1％ |
|
|
适用介质 |
空气、含尘烟气 |
|
主要尺寸
|
公称通径（DN） |
D |
D1 |
n-d |
B |
L |
H2 |
|
100 |
210 |
170 |
4-18 |
14 |
120 |
130 |
|
125 |
240 |
200 |
8-18 |
14 |
120 |
150 |
|
150 |
265 |
225 |
8-18 |
14 |
120 |
160 |
|
200 |
320 |
280 |
8-18 |
16 |
140 |
180 |
|
250 |
375 |
335 |
12-18 |
16 |
140 |
230 |
|
300 |
440 |
395 |
12-22 |
16 |
170 |
262 |
|
350 |
490 |
445 |
12-22 |
16 |
170 |
287 |
|
400 |
540 |
495 |
16-22 |
16 |
190 |
293 |
|
450 |
595 |
550 |
16-22 |
16 |
190 |
320 |
|
500 |
645 |
600 |
20-22 |
16 |
190 |
346 |
|
600 |
755 |
705 |
20-26 |
18 |
210 |
403 |
|
700 |
860 |
810 |
24-26 |
20 |
210 |
467 |
|
800 |
975 |
920 |
24-30 |
20 |
210 |
546 |
|
900 |
1075 |
1075 |
24-30 |
20 |
250 |
596 |
|
1000 |
1175 |
1120 |
28-30 |
20 |
250 |
646 |
|
1100 |
1275 |
1220 |
28-30 |
20 |
250 |
710 |
|
1200 |
1375 |
1320 |
32-30 |
20 |
250 |
765 |
|
1400 |
1575 |
1520 |
36-30 |
20 |
300 |
870 |
|
1600 |
1790 |
1730 |
40-30 |
20 |
300 |
986 |
|
1800 |
1990 |
1930 |
44-30 |
24 |
300 |
1120 |
|
2000 |
2190 |
2130 |
48-30 |
24 |
300 |
1250 |
|
2100 |
2305 |
2240 |
52-33 |
24 |
300 |
1312 |
|
2200 |
2405 |
2340 |
52-33 |
24 |
350 |
1375 |
|
2400 |
2605 |
2540 |
56-33 |
30 |
350 |
1480 |
|
2600 |
2805 |
2740 |
60-33 |
30 |
350 |
1600 |
|
2800 |
3030 |
2960 |
64-36 |
30 |
400 |
1710 |
