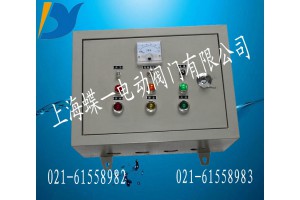

ZFMHQ（DKX-ZC, DKX-ZG，DKX-ZGW，DKX-ZGB）系列电动阀门控制箱(以下简称“ZFM控制器”)是与电动装置配配套使用的产品.用以控制电动阀门的开启和关闭,可以实现在控制室内远距离对电动阀门的控制.该控制器与电动阀门配套后广泛地应用于使用管道阀门的给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁和煤炭等工业部门.特点1控制电路采用直流稳压电源,控制可靠、开度指示准确且操作安全2.机壳采用标准的仪表机箱,体积小重量轻,便于安装在控制屏上.
电动阀门出力矩时有蜂鸣器报警,便于及时排除故障.技术数据工作电压:380V，660V,220V,50Hz,三相四线制.工作环境:环境温度:-20～+40℃相对湿度：不大于80％（20±5℃时）周围不含有强腐蚀时性、易燃易爆介质。工作原理控制器的电路主要由控制电路、工作显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，GXK，KZK，GZK和电机在阀门电动装置内）四部分组成。
接通控制器的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制器为远控状态。当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。“现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绝色。按下为现场状态指示灯显红色。当选择控制器为远控状态时，控制器面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场电动装置上的“现场开”、“现场关”按钮不起作用（用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制器的远控功能）。当选择控制器为现场状态时，电动装置上的“现场开”、“现场关”按钮起控制作用，控制器面板的“开阀”、“关阀”、“停”等按键不起作用。按下“开阀”按键，电机电源被接通，电机转动，当阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。当电动阀门在开向或关向工作行程中需停止，可按下“停”按键。电动阀门在开向或关向工作过程中如出现了“过力矩”情况，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了报警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的报警声。安装与调整：根据您所选购的型号规格按图将其安装固定。用电缆按相同的端子号将控制器和电动装置的端子连接起来。如果用户所订购的电动装置不带现场控制按钮则12、13、14不接即可，不会影响控制器的“远控”功能。把三相电源分别接到控制器的A、B、C、N端子上。确认接线无误后，接通面板上的电源开关，检查控制器是否工作在“远控”状态。如果不是“远程”状态请设置为“远控”状态。用手轮将电动阀门开启至约50％开度时，按“开”或“关”按键，检查阀门的旋向与所按的按键是否一致，如不一致立即按“停”，切断电源，调换三相电源中的二相。分别按下“开”、“关”、“停”按键，检查工作是否正常。当阀门处于“全开”位置时，检查开度表指针是否指示要100％刻度，如有误差请微调前面板上的开度“调整”使开度表指示为100％（本机出厂时均已调在最佳位置附近，用户无需做大的调整）。与阀门电动装置联调详见阀门电动装置使用说明书。建议用户每台控制器配备一台空气开关。
