J13、J23 型仪表针形截止阀


单价 面议对比
询价 暂无
浏览 329
发货 付款后3天内
型号 J13、J23 型仪表针形截止阀
过期 长期有效
更新 2022-12-13 13:46

联系方式
加关注0

上海市东工阀门有限公司

企业会员第13年
资料未认证
保证金未缴纳
  • 上次登录 2012-02-28 •
  • 叶先生 (先生)
进入主页 更多产品
详细说明

【产品用途】
仪表针形截止阀适用于天然气、液化石油气、城市煤气、空气或氮气等非腐蚀性气体管路上。
【性能规范】
公称压力
2.5
4.0
6.4
16
25
32
壳体试验压力（MPa）
3.75
6.0
9.6
24
37.5
48
高压密封试验压力（MPa）
2.75
4.4
7.04
17.6
27.5
35.2
低压气密封试验压力（MPa）
0.5～0.7
适用介质
水、蒸汽、油品（C、I）
硝酸类（P）
醋酸类（R）
适用温度（℃）
C≤425、I≤560
≤200

1.6MPa 主要外形和连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

2.5MPa 主要外形和连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

4.0MPa 主要外形和连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

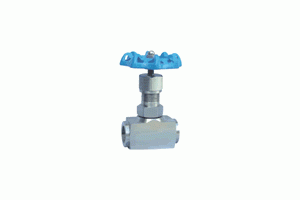

【结构图片】
