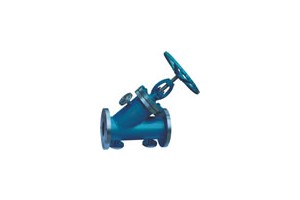

保温夹套直流式截止阀

BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保温夹套直流式截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

设计与制造：BS1873　BS5160　GB12233

法兰尺寸：ANSIB16.5　JB/T79　GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10　BS1873　GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755　GB/T13927

主要外形和连接尺寸

公称通径	尺寸
	L	D	D1	D2	b	3-G	Z-d	H	D0
BJ41W
15	130	105	75	55	14	3/8	4-14	175	180
20	150	115	85	68	14	3/8	4-14	185	180
