Q941F、Q941Y 型 PN16~PN63 电动球阀

单价	面议对比
询价	暂无
浏览	349
发货	付款后3天内
型号	Q941F、Q941Y 型 PN16~PN63 电动球阀
过期	长期有效
更新	2022-12-13 13:46

联系方式

加关注0

上海市东工阀门有限公司

企业会员第13年

资料未认证

保证金未缴纳

上次登录 2012-02-28 •
叶先生 (先生)

进入主页更多产品

详细说明

产品说明

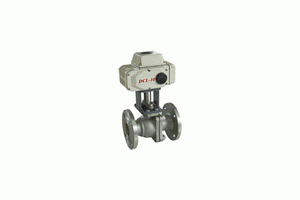

Q941F、Q941Y 型 PN16~PN63 电动球阀：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。

Q941F、Q941Y 型 PN16~PN63 电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

产品性能参数

产品零部件材料

Q941F、Q941Y 型 PN16~PN63 电动球阀零部件材料
型号	材料
型号	阀体	阀杆	密封面	填料
Q941F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增强 PTFE	PTFE
Q941F-25C
Q941F-40C
Q941Y-16C			金属堆焊钴基	柔性石墨
Q941Y-25C
Q941Y-40C
Q941F-16P	CF8	304	PTFE、增强 PTFE	PTFE
Q941F-25P
Q941F-40P
Q941Y-16P			金属堆焊钴基	柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R	CF8M	316	PTFE、增强 PTFE	PTFE
Q941F-25R
Q941F-40R
Q941Y-16R			金属堆焊钴基	柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I	合金钢	不锈钢	—	—
Q941F-25I
Q941F-40I
Q941F-63I

产品外形及结构尺寸

Q941F、Q941Y 型（PN16）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
DN	L	D	H	H₁	L₀	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535

Q941F、Q941Y 型（PN25）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
DN	L	D	H	H₁	L₀	重量 / kg
15	140	95	340	39	120	25
20	152	105	353	43	120	26
25	165	115	353	48	120	28
32	178	135	378	58	120	30
40	190	145	378	62.5	120	32
50	216	160	405	76	418	41
65	241	180	435	86	418	50
80	283	195	450	100	418	57
100	305	230	578	134	418	103
125	381	270	597	148	418	145
150	403	300	643	173	585	213
200	419	360	728	223	585	285
250	568	425	765	283	585	415
300	648	485	885	321	585	770

Q941F、Q941Y 型（PN40）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
DN	L	D	H	H₁	L₀	重量 / kg
15	140	95	340	39	120	26
20	152	105	353	43	120	27
25	165	115	353	48	120	30
32	178	135	378	58	120	31
40	190	145	378	62.5	120	33
50	216	160	405	76	418	41
65	241	180	435	86	418	50
80	283	195	450	100	418	57
100	305	230	578	134	418	108
125	381	270	597	148	418	182
150	403	300	643	173	585	220
200	419	375	728	223	585	303
250	568	445	863	283	585	455
300	648	510	901	321	585	740

Q941F、Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
DN	L	D	H	H₁	重量 / kg
15	140	105	70	210
20	152	130	75	250	7.2
25	165	140	85	261	9
32	178	155	100	262	13
40	190	170	115	294	15
50	216	180	130	352	19
65	241	205	155	398	42
80	283	215	180	461	50
100	305	250	210	488	68
125	381	—	—	—	108
150	403	—	—	—	140
