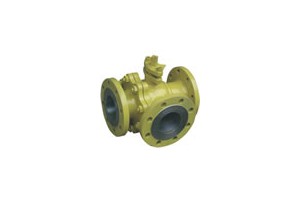

Q45F 型 PN16~PN40 T形三通球阀

Q45F 型 PN16~PN40 T形三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。

3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	D	D1	D2	b	Z-d	H	W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C  Q45F-16P  Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15	108	95	65	45	14	414	95	140
20	117	105	75	55	14	414	105	160
25	127	115	85	65	14	414	113	180
32	140	135	100	78	16	418	135	250
40	165	145	110	85	16	418	142	300
50	178	160	125	100	16	418	154	350
65	191	180	145	120	18	418	175	350
80	203	195	160	135	20	818	190	400
100	229	215	180	155	20	818	225	500
125	356	245	210	185	22	818	245	600
150	394	280	240	210	24	823	265	800
200	457	335	295	265	26	1223	305	800
250	533	405	355	320	30	1225	370	1300
