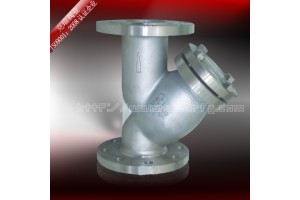

Y型过滤器
主要用途:
Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的阿质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2,通气网为40-100目cm2,通油网为100-480目/cm2。可按用户要求制作滤网。
技术参数:
壳体材质 Body |
滤框滤网材质 |
S密封件 |
工作温度(℃) |
操作压力 |
连接方式 |
|
碳钢 CS |
见不锈钢滤芯技术特性表 |
金属缠绕 |
CS |
-20~250℃ |
0.6~5.0MPa |
螺纹连接 |
黄铜 H62 |
H62 |
|||||
碳钢衬 PTFE |
CS/PTFE |
|||||
不锈钢 304 |
304 |
-80~450℃ |
||||
不锈钢 316L |
316L |
不锈钢钢丝的技术特性(英制)
~目数/in |
~孔数/in |
可截粒径 |
丝径 |
有效过滤面积% |
10 |
100 |
2023 |
0.02000(0.510) |
64 |
20 |
400 |
955 |
0.02140(0.315) |
58 |
30 |
900 |
614 |
0.00921(0.224) |
54 |
40 |
1600 |
442 |
0.00760(0.206) |
48 |
50 |
2500 |
365 |
0.00598(0.512) |
46 |
60 |
3600 |
301 |
0.00480(0.122) |
44 |
80 |
6400 |
216 |
0.00402(0.102) |
42 |
100 |
10000 |
173 |
0.00310(0.081) |
40 |
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:执行HG/T21637-1991标准,或客户指定标准。
尺寸表:
DN |
L |
H1 |
H |
有效过滤面积㎡ |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
32 |
11/4 |
180 |
90 |
180 |
0.00486 |
40 |
11/2 |
200 |
100 |
240 |
0.00767 |
50 |
2 |
220 |
130 |
250 |
0.0160 |
65 |
21/2 |
260 |
165 |
350 |
0.02111 |
80 |
3 |
280 |
195 |
390 |
0.03029 |
100 |
4 |
320 |
230 |
450 |
0.04063 |
125 |
5 |
350 |
300 |
520 |
0.05589 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
350 |
14 |
700 |
640 |
1150 |
0.32535 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
450 |
18 |
875 |
790 |
1480 |
0.52837 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
一、主要外形尺寸
型号 |
连接 |
公称压力(MPa) |
耐压试验压力(MPa) |
工作压力(MPa) |
壳体材料 |
过滤网材料 |
网眼总面积 |
GL41H-10 |
法兰 |
1.0 |
1.1 |
1.0 |
灰铸铁 |
不锈钢 |
3~4DN |
GL41H-16 |
法兰 |
1.6 |
1.76 |
1.6 |
球墨铸铁 |
||
GL41H-25 |
法兰 |
2.5 |
2.75 |
2.5 |
碳钢 |
